Maschinensteuerung für Minibagger: Messen, Planen und Bauen mit nur einem System

Anbieter zum Thema

a.b.jödden gmbh

Hertek GmbH

XEOMETRIC GmbH

Der Landschaftsbau-Betrieb Knappmann setzt die neue Maschinensteuerung MC-Mobile von Topcon für seine Minibagger ein.

• Messen, Planen, Bauen – wie funktioniert dieser Prozess beim Einsatz von Minibaggern in der Praxis?

• Das hat der Landschaftsbau-Betrieb Knappmann mit dem neuen System Topcon MC-Mobile, einer Maschinensteuerung für Minibagger, getestet.

Es ist ein Quartier wie so viele, die gerade in Deutschland entstehen. Rund um den Altbestand soll hier auf rund 20'000 m² in Bochum-Weitmar neue Wohnqualität entstehen. Mit Begegnungsflächen, Grünflächen, Spielplätzen sowie einer Erweiterung des Baumbestandes. Das Besondere: Während der Umbauarbeiten findet eine kleine Premiere statt. Hier ist das erste in Deutschland ausgelieferte MC-Mobile-System von Topcon für die Maschinensteuerung im Einsatz.

Andreas Deselaers, Prokurist und Bereichsleiter der Knappmann GmbH & Co. Landschaftsbau KG, ist der Digitalisierung im Landschaftsbau mehr als aufgeschlossen: „Mit unseren 150 Mitarbeitenden machen wir alles, von Landschaftsbau bis Grünpflege. Wir haben immer wieder das Problem, dass wir bei Bauprojekten, wie hier im Quartier Bärendorfer Bögen, nur mit kleinen Maschinen sinnvoll arbeiten können. Durch hohe Gebäude, Bäume und Büsche haben wir dann in der Regel auch keinen Satellitenempfang. Da bleibt uns nur, händisch nach Plan abzustecken und zu kontrollieren. Ich habe Topcon vor kurzen nach einer Maschinensteuerung für kleine Maschinen gefragt, die diese Herausforderung löst – und prompt die MC-Mobile schon vor Verkaufsstart zum Testen erhalten.“

Maschinensteuerung: Sensoren, Steuereinheit, mobiles Tablet

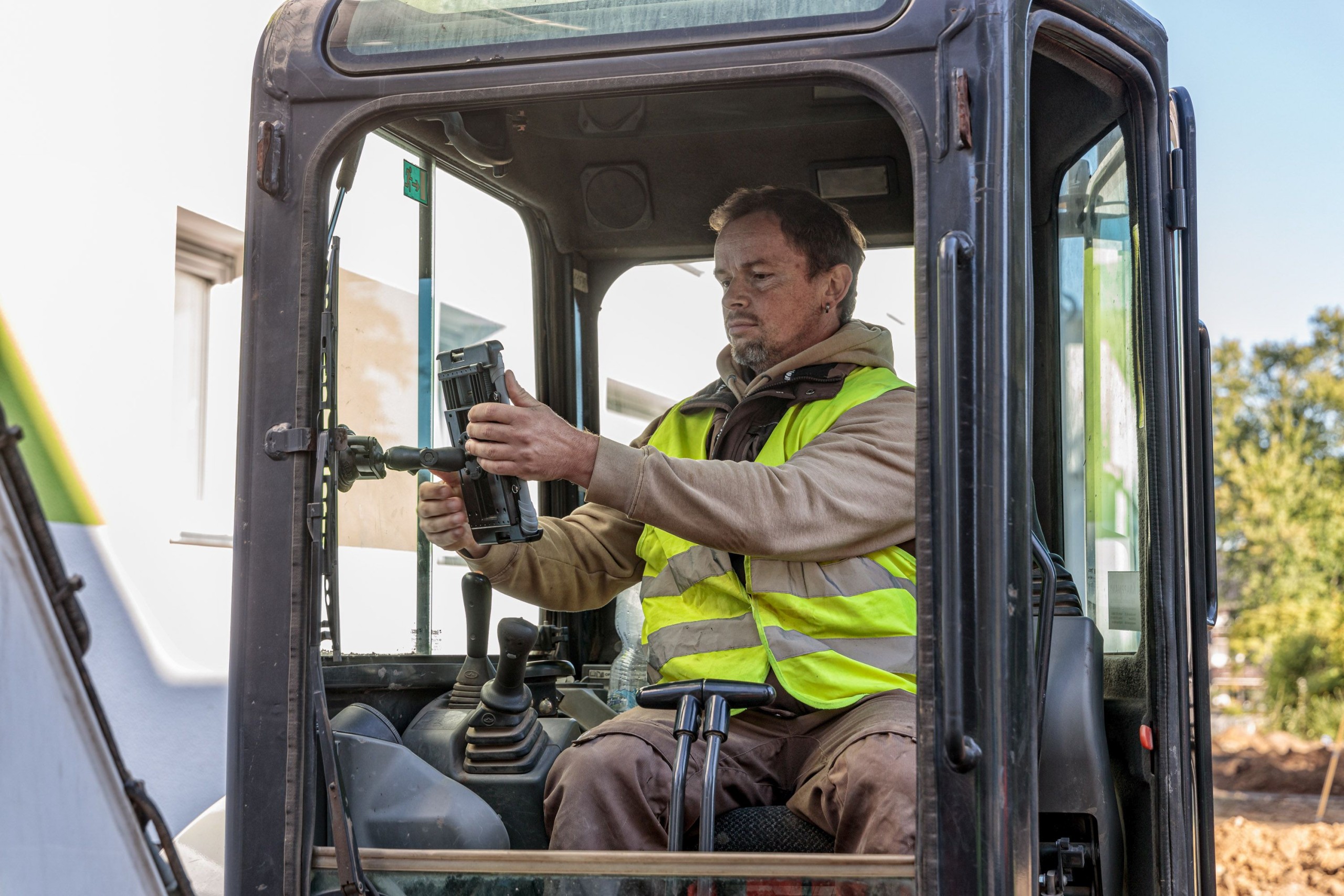

An einen 3,5 Tonnen-Bagger wurden aktive Neigungssensoren, sogenannte IMU’s, und die Steuereinheit angebaut. Vor Ort drückte Raimo Vollstädt, Product Marketing Manager der Topcon Positioning Group, dem Baustellenleiter ergänzend dazu ein Tablet in die Hand und wies ihn ein: „Das Tablet spielt im gesamten Prozess eine wichtige Rolle. Es wird sowohl zum Messen, zum Verifizieren, als auch zum Abstecken genutzt.“

„Unsere Mitarbeiter haben schon Grundkenntnisse im Umgang mit Totalstationen. In wenigen Minuten war alles klar, der Bagger wurde kalibriert, die Prismen und die Totalstation LN-150 von Topcon in Position gebracht – und los ging’s“, so Deselaers. „Diese Totalstation ist gerade für Nichtvermesser besonders einfach zu bedienen“, so Vollstädt. „Sie wird auf dem Stativ platziert und mit dem einzigen am Instrument vorhandenen Druckknopf eingeschaltet. Danach horizontiert sie sich selbstständig und vollautomatisch.“

Flexibel und effizient

„Ich bin wirklich begeistert, wie effizient das MC-Mobile den gesamten Prozess Messen-Planen-Bauen vereinfacht“, erläutert der Prokurist am Beispiel eines geschwungenen Fußwegs, der hier entstehen soll. „Anstatt alles mühsam mit Holzpflöcken und zwei Mann abzustecken, haben wir mit diesem System innerhalb kürzester Zeit das Gelände vermessen und den Plan lokal auf dem Tablet erstellt. Das Tablet mit den Daten wurde dann einfach in der Kabine befestigt. Der Maschinist konnte mit diesem Plan sofort loslegen und hatte damit den Aushub und die Modellierung der Fläche perfekt im Griff, ohne zwischendurch nochmals nachmessen zu müssen. Über den Prismenstab und die LN-150 konnte er sich bei Bedarf jederzeit selbst kontrollieren.“

Maschinensteuerung vereinfacht den gesamten Prozess

Mit der Topcon-Technologie hat Knappmann in diesem Prozess rund die Hälfte der Arbeitszeit eingespart. „Ich wollte MC-Mobile gleich kaufen, aber Topcon hat mich bis nach dem Verkaufsstart vertröstet.“ Andreas Deselaers schwärmt davon, dass sich sogar spontane Änderungswünsche der Architekten damit einfach erfüllen lassen. „Das würde kein erneutes Abstecken und Hin und Her mehr bedeuten. Wir würden einfach unseren lokalen Plan anpassen und fertig.“

Dass nur die Sensoren fest zu verbauen sind, aber mehrere Bagger das Android-Tablet nutzen können, findet er „eine super Sache. Ich denke, wir werden zunächst einmal die ersten Minibagger mit Sensoren ausrüsten und mit einem oder zwei Tablets starten. Das schont unser Investitionsbudget. Und wenn sich die Einsatzfälle erhöhen, dann können wir immer noch weitere nachkaufen.“

Die Fläche für den geplanten Weg ist modelliert. Bis die ganze Baustelle für Knappmann abgeschlossen ist, darf sein Team das MC-Mobile von Topcon noch weiter nutzen. „Aber dann wird gekauft“, legt sich der erfahrene Bereichsleiter fest.

Weitere Informationen: https://www.topconpositioning.com/ und https://www.knappmann.de/
