Dialux Bridge for Revit: verbindet Lichtplanung in Dialux mit Revit

Dialux Bridge for Revit Lichtplanung und BIM-Workflow verbinden

14.09.2026 Quelle: Pressemitteilung 1 min Lesedauer

Anbieter zum Thema

Dial verbindet professionelle Lichtplanung in Dialux jetzt direkt mit Autodesk Revit. Das Plug-in ermöglicht den Austausch von Beleuchtungsdaten zwischen beiden Anwendungen und integriert die Ergebnisse der Lichtplanung nahtlos in den BIM-Workflow.

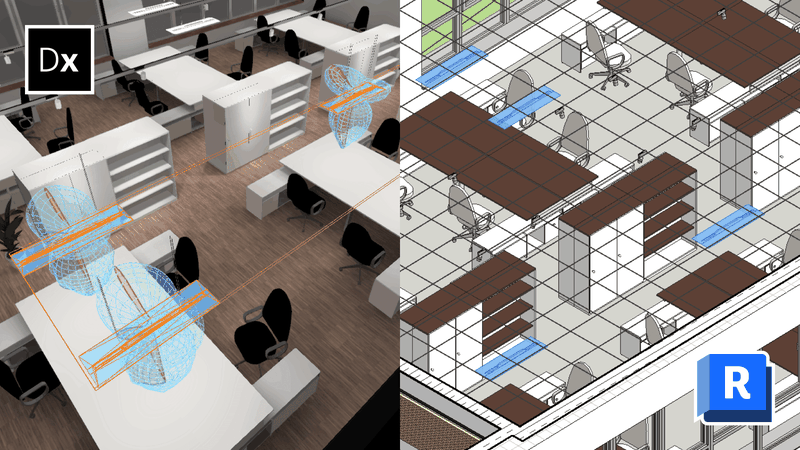

Dialux Bridge for Revit verbindet Lichtplanung und BIM-Workflow.(Bild: Dial) — Dialux Bridge for Revit verbindet Lichtplanung und BIM-Workflow.
(Bild: Dial)

Der Workflow basiert auf IFC als Austauschformat. Ein Architekturmodell aus Revit kann zunächst als IFC-Datei in Dialux importiert und dort für die professionelle Lichtplanung genutzt werden. Nach Abschluss der Planung wird das Beleuchtungsmodell wiederum als IFC exportiert. Über Dialux Bridge for Revit lässt sich diese Datei dann direkt in Revit laden. Das Plug-in stellt die Gebäude- und Raumstruktur übersichtlich dar und importiert die geplanten Leuchten anschließend in das Revit-Modell.

Native Revit-Familien nach internationalem Standard

Beim Import erstellt das Plug-in automatisch die passenden nativen Revit-Familien. Diese basieren auf dem internationalen Standard ANSI/IES TM-32-24. Die 27 obligatorischen Parameter werden automatisch angelegt und mit den entsprechenden Leuchtendaten aus Dialux befüllt. Das manuelle Erstellen von Familien und Übertragen einzelner Produktinformationen entfällt. Damit stehen die Leuchten in Revit nicht nur als geometrische Objekte zur Verfügung, sondern als strukturierte BIM-Elemente mit den für die weitere Projektbearbeitung relevanten Informationen.

Von der Vorplanung zur professionellen Lichtplanung

Auch Workflows werden unterstützt, bei denen Leuchten bereits während der architektonischen Planung positioniert wurden. Vorhandene Leuchten aus Revit lassen sich als klar gekennzeichnete Platzhalter importieren und anschließend durch reale Produkte aus der Leuchtendatenbank ersetzen. So können bestehende Vorplanungen direkt als Grundlage für die professionelle Lichtplanung weiterverwendet werden.
