Gemeinsam mit ihrer Schwestergesellschaft Carpus+Partner setzt Formitas den BIM-Auftrag für einen Zentrallaborneubau am Universitätsklinikum Düsseldorf (UKD) um. Das Projekt wird als Integrierte Projektabwicklung (IPA) realisiert. Das BIM-Management ist hier integraler Bestandteil des IPA-Kernteams.

Für die Integrierte Projektabwicklung (IPA) besteht der BIM-Nutzen für das Teram in einer optimierten Kollaboration, die in erhöhter Planungsqualität, Fehlerminimierung und verstärkter Kostentransparenz und -kontrolle resultiert. Visuelle Kommunikation unterstützt die Entscheidungsfindung, was Komplexität handhabbar macht und vielfältige Anwendungsfälle entlang des gesamten Lebenszyklus ermöglicht. „Positiv zu erwähnen ist die frühzeitige Darstellung von Schnittstellen und möglichen Kollisionen sowie das Abgreifen von Massen bei den ersten Kalkulationsiterationen. Somit entsteht von Anfang an eine gewerkeübergreifende Transparenz und schafft Vertrauen zwischen den Partnern“, resümiert Carola Brockmann, Architektin, Mitglied des PMT und Bauherrenvertretung / Dezernat 04 Bau & Technik am Universitätsklinikum Düsseldorf.

Integrierte Projektabwicklung (IPA): kompetente Planung und Ausführung

Bei einem IPA-Projekt arbeiten alle Beteiligten von Anfang an eng und gleichberechtigt zusammen. Als Besonderheit sind die ausführenden Firmen bereits ab Beginn in die Planung involviert. Beim UKD bildet Stufe 1a den IPA-Vertragsstart bis Vorplanung ab, Stufe 1b die Entwurfs- & Genehmigungsplanung (finale Zielkosten) und Stufe 2 die Ausführungsplanung, Bauausführung und Inbetriebnahme. Diese Projektphasen ersetzen die gängigen Leistungsphasen. Zum Eintritt in die IPA-Vertragsstufe 2 vereinbaren die Partner gemeinsam den Zielpreis für die Erstellung der Gesamtleistung. Diese Vereinbarung bildet die Grundlage für die wirtschaftliche Beteiligung der IPA-Partner im Fall von Über-/ Unterschreitungen des Zielpreises bei Projektabschluss.

Zentraler Wertschöpfungsfaktor bis in den Gebäudebetrieb

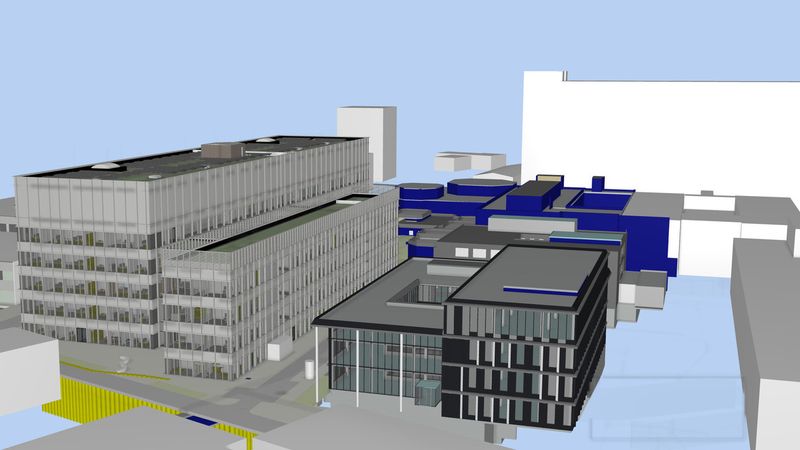

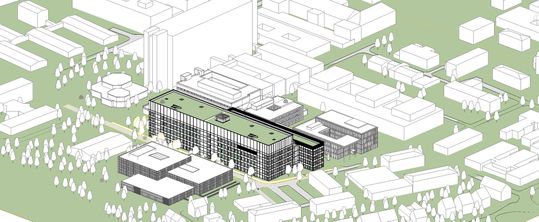

Beim Neubau des Zentrallabors am UKD verantwortet Formitas das BIM- & Informationsmanagement sowie die Gesamtkoordination. Die Digitalisierungsexperten sind zuständig für die CDE-Administration mit der Dalux-Box und für die BIM-basierte Auswertung von Modelldaten (wie Flächen oder Kosten) in Form von Dashboards über die Gebäudedatenplattform Konektor. So tracken die BIM-Spezialisten live, ob das gemeinsam zwischen der UKD und dem MKW NRW vereinbarte Planziel für dieses Projekt eingehalten wird. Ferner ist Formitas beteiligt am IPA weiten Tool- und Informations-Setup und entwickelt gemeinsam mit dem UKD eine Strategie für den Betrieb, um BIM-Modelldaten künftig mit dem CAFM zu verknüpfen. Infolge einer gemeinsamen Bewerbung nach VgV ist die Formitas AG über den Objekt- und Laborplaner Carpus+Partner AG beauftragt.

Fundament für die Integrierte Projektabwicklung (IPA)

Eine wichtige Rolle für die Integrierte Projektabwicklung (IPA) spielt die stimmige Zusammenarbeit aller beteiligten Projektpartner. Transparenz und Offenheit prägen die Kommunikation. Beim Düsseldorfer Laborbau planen die Partner an einem gemeinsamen Projektstandort (Co-Location) und wenden Lean-Methoden an. Schulungen und Workshops unterstützen das Team, wobei innovative Methoden wie Graphic Recording oder Last Planner zum Einsatz kommen. Auch die Einigung auf gemeinsame Ziele und Vorteile soll zur Motivationssteigerung beitragen und stellt einen wichtigen Punkt für den Erfolg eines IPA-Projekts dar. Neben Carpus+Partner, als Auftraggeber von Formitas, sind die beteiligten IPA-Partner: Universitätsklinikum Düsseldorf, Klett Ingenieure GmbH (TGA-Planung), Mainka Bau GmbH & Co. KG (Bauausführung) und Rud. Otto Meyer Technik GmbH & Co. KG (Technische Anlagenausführung). Die Tragwerksplanung im Projekt verantwortet B+G Ingenieure Bollinger und Grohmann GmbH.

Zentrallabor vereint sechs Forschungsbereiche

Mit dem neuen Zentrallabor entstehen am Universitätsklinikum Düsseldorf sechs Labor-Institute unter einem Dach: Institut für Medizinische Mikrobiologie & Krankenhaushygiene, Institut für Virologie, Institut für Transplantationsdiagnostik & Zelltherapeutika (ITZ), Institut für Neuropathologie, Institut für Pathologie/Zytopathologie und das Zentralinstitut für klinische Chemie und Laboratoriumsdiagnostik. Ziel ist es, für kurze Wege zwischen Diagnostik und Patientenversorgung zu sorgen und Ressourcen effizient zu nutzen. Der etwa 15.000 qm große Bau (Nutzungsfläche) wird die Forschung anhand modernster Labortechnologien mit Bereichen für die Lehre zusammenführen.
