3D‑gedruckte Brücke zeigt Potenzial für grüneres Bauen Wenn Fertigungsgrenzen in die Optimierung einfließen

Anbieter zum Thema

Massachusetts Institute of Technology

a.b.jödden gmbh

MIT‑Forschende entwickelten ein Optimierungsverfahren, das reale Fertigungsgrenzen großer Drucker in die Berechnung einbezieht. Die Studie zeigt, dass verbesserte Druckerhardware den Materialbedarf beim Betondruck deutlich senken könnte.

Beton ist das am weitesten verbreitete Baumaterial der Erde, und seine Herstellung zählt zu den größten einzelnen Quellen von CO₂‑Emissionen. Eine vielversprechende Möglichkeit, seine Umweltbilanz zu verbessern, liegt im 3D‑Betondruck, bei dem Schicht für Schicht wie mit einer riesigen Spritztülle aufgetragen wird. Dieses Verfahren kann die arbeitsintensive Schalungsarbeit beim Eingießen erübrigen und bringt Material nur dort auf, wo eine Struktur es tatsächlich benötigt.

Viele der rechnerisch effizientesten Entwürfe sind jedoch für heutige Drucker nicht herstellbar. Ingenieure nutzen die Topologieoptimierung, um die stabilste Struktur mit minimalem Materialaufwand zu finden. Diese mathematisch idealen Entwürfe mit ihren filigranen, spinnennetzartigen Formen berücksichtigen aber nicht die physikalischen Beschränkungen großformatiger Betonextruder mit dicken Düsen, begrenzter Ablenkbarkeit und dem Bedarf, in einem einzigen durchgehenden Zug zu drucken.

Betondruck: Reale Fertigungsbeschränkungen in die Optimierung integriert

Ein Forschungsteam am MIT hat nun einen Weg entwickelt, diese Lücke zu schließen. Ihr Rahmenwerk, das in einem Artikel in Additive Manufacturing beschrieben wird, integriert die realen Fertigungsgrenzen eines Druckers direkt in die Optimierung, sodass das Resultat unmittelbar maschinenbaulich umsetzbar ist und kaum oder gar keiner manuellen Nachbearbeitung bedarf. Das Team demonstrierte das Verfahren durch Entwurf, Druck und Belastungstest einer 2,3 Meter langen Betonbrücke und stellte dabei fest, dass die heutige Druckhardware – nicht der Beton selbst – der limitierende Faktor dafür sei, wie leicht eine Struktur ausfallen könne.

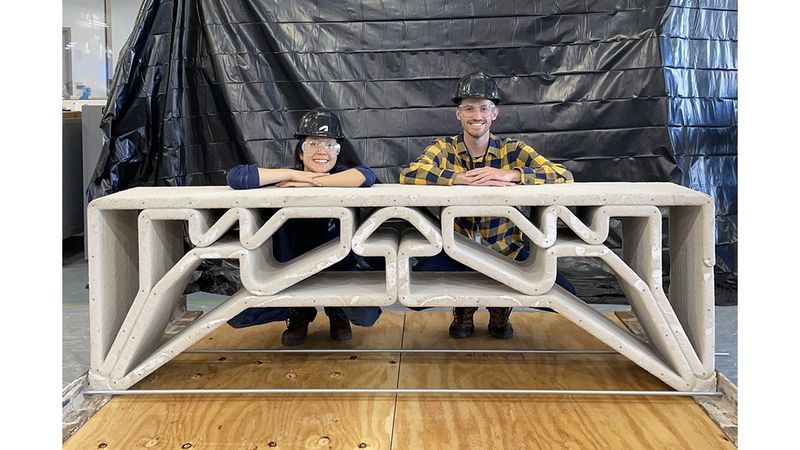

Hajin Kim-Tackowiak, PhD ’26, Postdoc in MITs Department of Civil and Environmental Engineering (CEE), berichtete, sie hätten beim Versuch festgestellt, dass es viele „Risse“ gebe, durch die man falle, wenn man versuche, diese super‑optimalen Entwürfe in fertigungstaugliche Designs zu übertragen; diese Risse seien wie Schluchten gewesen.

Entwerfen für das, was gebaut werden kann

Um die Einschränkungen genau zu bestimmen, nahm das Team am Autodesk Research Residency Program https://www.autodesk.com/technology-centers/research-residency-programteil und arbeitete direkt mit den Mitarbeitenden der großformatigen Druckmaschinen im Autodesk Technology Center in Boston zusammen. Kim‑Tackowiak erinnerte daran, dass dies auf einige scharfe Kanten hingewiesen und gesagt hätten, sie fühlten sich beim Drucken solcher Formen nicht sicher.

Aus diesen Gesprächen ergaben sich drei zentrale Beschränkungen:

1. die minimale Dicke jeder gedruckten Bahn;
2. wie scharf die Düse abbiegen kann;

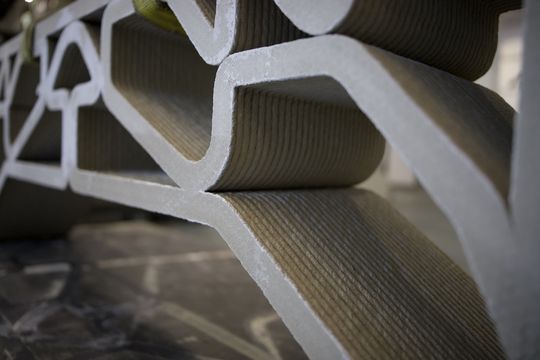

3. und die Notwendigkeit, in einer einzigen durchgehenden Linie zu drucken. Die Forschenden übertrugen jede dieser Einschränkungen direkt in die mathematischen Regeln ihres Rahmenwerks.

Bestehende 3D‑gedruckte Strukturen würden typischerweise mit älteren Methoden erzeugt, die zuerst die Form optimierten und dann eine „gewaltige Menge an Nachbearbeitung“ erforderten, die Tage dauern könne, erklärte Kim‑Tackowiak. Im Gegensatz dazu habe das neue Framework voll druckbare Entwürfe in etwa zwei Minuten auf einem Laptop erzeugt. Wenn das Team am Tag des Drucks die Brückengröße leicht verkleinern musste, hätten sie die Optimierung einfach erneut laufen lassen und in fünf bis zehn Minuten ein aktualisiertes Design erhalten.

Zane Schemmer, PhD-Student am CEE, fügt hinzu, dass es neu sei, diese Geschwindigkeit überhaupt zu erreichen. Die Mathematik, auf der die Methode beruhe – gemischt‑ganzzahlige Optimierung – sei lange als zu schwierig für die Anwendung angesehen worden. Er erklärte, vor fünf bis zehn Jahren beziehungsweise noch vor drei Jahren hätten die verwendeten Solver diese Probleme nicht lösen können. Dieses Feld sei deshalb oft gemieden worden, doch mit neuen Algorithmen und Ressourcen eröffne sich nun ein gangbarer Weg zur Formulierung solcher Probleme.

Eine Brücke legt die tatsächliche Einschränkung offen

Zur Validierung des Rahmenwerks kehrten die Forschenden zurück zur Autodesk‑Werkstatt, um eine 2,3 Meter lange Betonbrücke zu drucken. Josephine Carstensen, Gilbert W. Winslow (1937) Career Development Professor in Civil Engineering, berichtet, die Brücke habe etwa 30 Minuten benötigt und sei aus handelsüblichem Mörtel gefertigt worden.

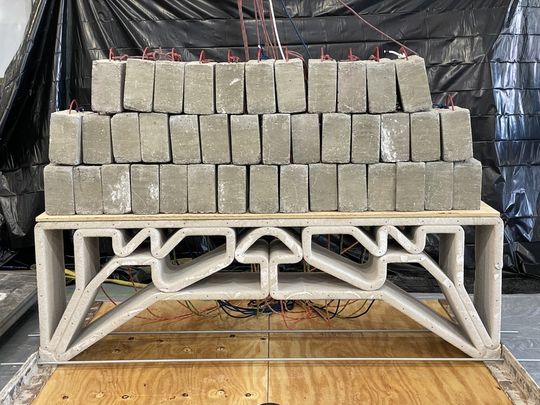

Beim Test habe die rund 400 kg schwere Konstruktion mehr als 900 kg verteilt auf ihrer Oberfläche mit nahezu keiner messbaren Durchbiegung getragen und damit weitgehend den Simulationen entsprochen.

Große Überraschungen

Der Test habe jedoch auch die größte Überraschung der Studie zutage gefördert. Kim‑Tackowiak erklärte, das Team habe festgestellt, dass ihr Ergebnis stark überdimensioniert gewesen sei: Von null bis 90 Tonnen werde das Design vollständig von den „Kann‑ich‑es‑bauen‑oder‑nicht“‑Beschränkungen bestimmt; erst oberhalb von 90 Tonnen könne man physikalische Aspekte stärker berücksichtigen. Anders ausgedrückt: Die Grenzen der aktuellen Drucktechnologie, nicht die Festigkeit des Betons, bestimmten, wie effizient die Struktur sein könne.

Weil das Rahmenwerk das mathematisch bestmögliche Design finde, konnten die Forschenden genau messen, wie viel jede Hardware‑Einschränkung an Material koste. Carstensen erläuterte, dass sich mit gemischt‑ganzzahliger Optimierung das globale Optimum finden lasse – die bestmögliche Lösung – im Gegensatz zu lediglich guten Lösungen. Da man wisse, dass das gefundene Ergebnis das beste sei, könne man quantifizieren, was ein Gerät mit erweiterten Fähigkeiten für den Materialverbrauch bedeute.

Breite der gedruckten Bahn als Haupteinflussfaktor

Als Hebel mit dem größten Einfluss habe sich die Breite der gedruckten Bahn erwiesen. Die Brücke sei mit einer Auftragsbahnbreite von 4 Zentimetern gedruckt worden. Die Analyse habe gezeigt, dass eine Maschine, die eine 1‑cm‑Bahn legen könne, den Materialeinsatz um bis zu 76 Prozent reduzieren könne und dabei „innerhalb der Sicherheitsmargen“ bleibe, so Carstensen. Das Ergebnis habe sie überrascht; sie habe gedacht, der durchgehende Pfad werde das Problem mit dem größten Effekt sein. Tatsächlich aber sei es die Breite der Bahn gewesen.

Dieses Ergebnis liefere Druckerherstellern einen Fahrplan: Bereits moderate Hardware‑Verbesserungen könnten erhebliche Effizienzgewinne freisetzen und den CO2‑Fußabdruck von Beton deutlich reduzieren.

Keine Zugkräfte

Teilweise habe die Brücke ihr Funktionieren dadurch erreicht, dass jedes Bauteil ausschließlich in Druckbeanspruchung stehe. Schemmer erläuterte, Beton sei gut bei Druckbelastung, aber sehr schlecht bei Zugbelastung. Das Team habe garantieren können, dass jedes sichtbare Betonteil unter Druck stehe und es keinen Bereich gebe, der Zugkräfte trage.

Die Einsparungen resultierten nicht nur aus geringerem Materialverbrauch, sondern auch daraus, dass Schalungen vollständig entfallen – ein Vorteil, der bei Einzelanfertigungen größer werde. Carstensen sieht frühes Potenzial im Katastrophenschutz, weil man schnell neue Infrastruktur errichten kann, ohne Schalungen herstellen zu müssen.

Die ausschließlich in Druckbeanspruchung ausgelegte Konstruktion der Brücke zeigte sich eindrücklich nach den Tests: Obwohl die Konstruktion mehr als 900 Kg gehalten hatte, brach sie, als ein Arbeiter eine Ecke ein paar Zentimeter anhob, um darunter zu fegen. Dieser Bruch sei weniger ein Konstruktionsfehler als vielmehr ein Beleg des zugrundeliegenden Prinzips: Beton sei bei Zugbeanspruchung schwach, und das Anheben habe Teile der Brücke in Zug gebracht, für die sie nicht ausgelegt gewesen seien. Kim‑Tackowiak betonte, die Konstruktion sei in einer Hinsicht optimal, aber definitiv nicht in jeder Hinsicht.

Der nächste Schritt: bewehrter Beton

Das deute auf den nächsten Schritt des Teams hin: bewehrter Beton. Kim‑Tackowiak erklärte, man wisse, dass eine reine Betonstruktur nicht unbedingt die optimalste Lösung sei; daher wolle man in Richtung der in der Praxis üblichen bewehrten Strukturen gehen. Allerdings stelle das Einbringen von Bewehrung in eine gedruckte Betonstruktur eine eigene Herausforderung dar.

Die Arbeit wurde von der National Science Foundation gefördert und vom MIT Center for Advanced Production Technologies unterstützt. Zu den Koautorinnen und Koautoren zählten, – neben Kim‑Tackowiak, Schemmer und Carstensen – Pittipat Wongsittikan, Doktorand im MIT Building Technology Architecture‑Programm, und Jackson Jewett MEng ’18, PhD ’25, ein ehemaliger MIT‑Postdoktorand.
