Die aktualisierte Fassung der Norm DIN EN 50171; VDE 0558-508 „Zentrale Sicherheitsstromversorgungssysteme“ erscheint am 1. Oktober 2022.

• Zum 1. Oktober 2022 erscheint eine aktualisierte Fassung der Norm DIN EN 50171; VDE 0558-508 „Zentrale Sicherheitsstromversorgungssysteme“.

• Darauf weist die Deutsche Gesellschaft für wirtschaftliche Zusammenarbeit (DGWZ) hin.

• Sie ersetzt somit die zuletzt gültige Fassung vom November 2001 und legt die allgemeinen Anforderungen an zentrale Stromversorgungssysteme für eine unabhängige Energieversorgung von notwendigen Sicherheitseinrichtungen neu fest.

Die aktualisierte Fassung der Norm DIN EN 50171; VDE 0558-508 „Zentrale Sicherheitsstromversorgungssysteme“ ersetzt die zuletzt gültige Fassung vom November 2001. Sie legt die allgemeinen Anforderungen an zentrale Stromversorgungssysteme für eine unabhängige Energieversorgung von notwendigen Sicherheitseinrichtungen neu fest.

Bei den Prüfsystemen und Prüfungen gilt es, nun ebenso die Phasenwächter, auch in den Unterstationen oder Unterverteilungen, in die Funktionsprüfungen einzubeziehen. Hier dürfen nur noch Phasenwächter genutzt werden, die beim Funktionstest mitgetestet und protokolliert wurden. Somit sind zukünftig nur noch Systemphasenwächter zugelassen. Zudem wurden gegenüber der Vorgängerversion Anwendungsbereich und normative Verweisungen aktualisiert und maximale überlagerte Wechselströme für Batterieladegeräte festgelegt. Darüber hinaus wurden allgemeine Sicherheitsanforderungen, ein Bereitschaftsparallelbetrieb mit zusätzlichem Steuerschaltgerät für das zentrale Schalten der Verbraucher, Anforderungen an die elektromagnetische Verträglichkeit (EMV), Wechselrichter und Umrichter sowie notwendige Hinweise für die sichere Errichtung und den sicheren Betrieb zentraler Sicherheitsstromversorgungssysteme und Bedarfe an parallele Batteriestränge hinzugefügt.

Neue DIN EN 50171: Nur noch Systemphasenwächter zugelassen

„Die zentralen Sicherheitsstromversorgungssysteme müssen bei Ausfall der allgemeinen Stromversorgung die Sicherheitsbeleuchtung für Rettungswege versorgen. Ebenso können sie aber auch für die Versorgung anderer notwendiger Sicherheitseinrichtungen geeignet sein, wie zum Beispiel für elektrische Stromkreise automatischer Feuerlöscheinrichtungen, Personenrufanlagen und signalgebende Sicherheitseinrichtungen, Rauchabzugseinrichtungen, CO-Warnanlagen und besondere Sicherheitseinrichtungen für spezielle Gebäude mit besonderer Gefährdung“, kommentiert Detlef Rengshausen, Technischer Leiter bei RSV Ruhstrat Stromversorgungen GmbH.

Die Sicherheitsstromversorgung versorgt bei Stromausfall ohne Spannungsunterbrechung für eine begrenzte Zeit sicherheitstechnische Einrichtungen mit Strom. Dabei kann es sich beispielsweise um Rufanlagen und Sicherheitsbeleuchtung für die Evakuierung aus dem Gebäude handeln. Betroffen sind hier Systeme, die ständig an Wechselspannungen bis 1'000 V angeschlossen sind und die Batterien als alternative Stromquelle verwenden.

Stromversorgungssysteme nur für Sicherheitseinrichtungen

Die Stromversorgung der zentralen Sicherheitsstromversorgungssysteme ist nur für die notwendigen Sicherheitseinrichtungen bestimmt. Sie ist daher nicht für andere Arten von Verbrauchern gedacht, wie beispielsweise für allgemeine IT oder Industriesysteme. Kombinationen aus den zuvor genannten verschiedenen Sicherheitseinrichtungen lassen sich innerhalb eines zentralen Sicherheitsstromversorgungssystems verwenden, soweit das die Verfügbarkeit der Sicherheitseinrichtungen nicht beeinträchtigt. Dabei darf ein Fehler in einem Stromkreis keine Unterbrechung in einem anderen Stromkreis, der zur Versorgung von notwendigen Sicherheitseinrichtungen verwendet wird, verursachen. Das durch EN 54 (Reihe) abgedeckte Stromversorgungssystem für Brandmeldeanlagen fällt nicht in den Anwendungsbereich dieses Dokuments.

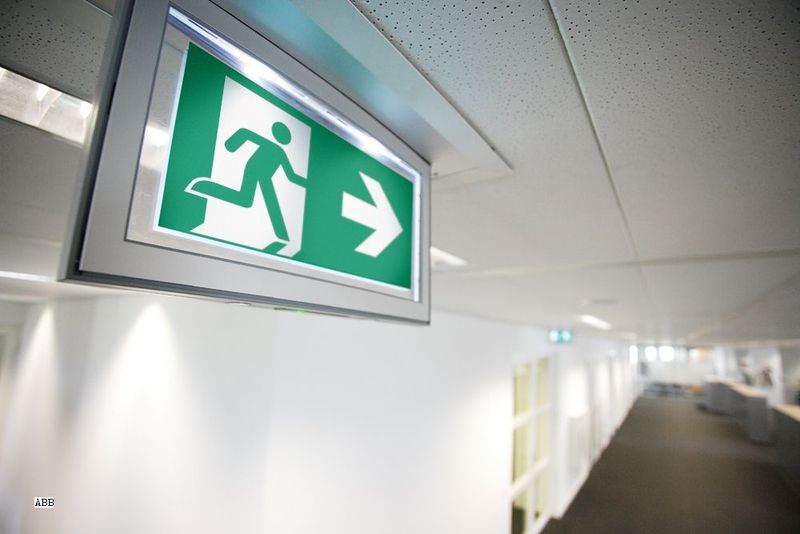

Bild oben: Die neue DIN EN 50171 „Zentrale Sicherheitsstromversorgungssysteme“ wird zum 1. Oktober 2022 veröffentlicht. Bildquelle: Deutsche Gesellschaft für wirtschaftliche Zusammenarbeit (DGWZ)

Weitere Informationen: https://www.dgwz.de/
