Viele neue Funktionen in der Version 19 der Projektierungssoftware DDScad versprechen jetzt eine noch einfachere und effizientere TGA-Planung.

• Mit vielen Neu- und Weiterentwicklungen in den Bereichen Modellierung von Gebäudetechnik, Datenzugriff und Kollaboration verspricht die Version 19 der Projektierungssoftware DDScad jetzt eine noch einfachere und effizientere TGA-Planung.

• Die nun verfügbare Neuausgabe des gewerkeübergreifend einsetzbaren Planungswerkzeugs bietet unter anderem zeitsparende Funktionen für die Arbeit mit Verlegesystemen und Stromkreislisten, mehr Übersicht bei der Elektro-Dokumentation sowie erweiterte Analysemöglichkeiten für Gebäudesysteme und -modelle.

• Darüber hinaus führt Graphisoft in einem ersten Schritt eine neue Produktdatentechnologie ein, mit deren umfangreicher herstellerspezifischer Datenbank und erweiterten Open-BIM-Funktionalitäten Fachhandwerkerinnen und -planer Projekte deutlich flexibler umsetzen können.

DDScad 19 beschleunigt und erleichtert die Prozesse für die TGA-Planung und kann Anwender so schneller ans Projektziel bringen. Stromkreise und Bauteile lassen sich jetzt per Drag-and-drop verschieben – zum Beispiel aus der Stromkreisliste direkt in die Montageposition im Schaltschrank. Ähnlich intuitive Bedienvorgänge gibt es außerdem bei der Konstruktion von Verlegesystemen. Denn Leitungen können ab sofort mit wenigen Klicks aus Kabelbahnen oder -kanälen herausgeführt, an ein Objekt angeschlossen und wieder in diese zurückgeführt werden. Zudem lassen sich Kabel gemeinsam mit Sammelhaltern verlegen. Dabei ist die Auslastung der Halterungen jederzeit einsehbar. Ebenfalls neu ist die Möglichkeit, Verteiler über parallele Stromeinspeisungen zu versorgen – eine wichtige Funktion zum Beispiel für die Einspeisung von Photovoltaikanlagen oder die Systemplanung in sensiblen Gebäudetypen wie Krankenhäusern oder Industriebauten.

TGA-Planung: Mehr auf einen Blick erfassen

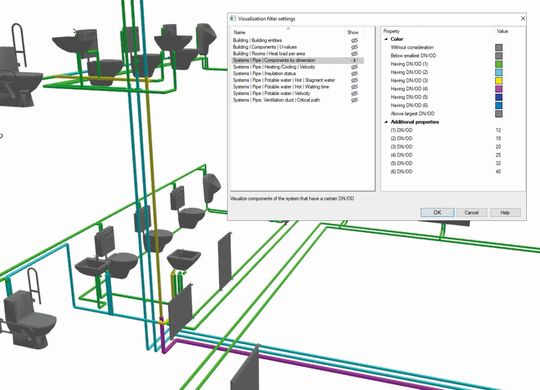

Mit der aktuellen Softwareversion lassen sich Entwürfe und Modelle für die TGA-Planung besonders schnell überschauen und analysieren. Anwender erhalten dabei detaillierte Informationen auf einen Blick und können diese für Präsentations- oder Kontrollzwecke nutzen. Mit neuen Visualisierungsfiltern für die 3D-Ansicht lassen sich die unterschiedlichen Dimensionen eines Rohrnetzes sowie die Kapazität von Kabelwegen anschaulich darstellen und zielgerichtet untersuchen. Bei der Kühllastberechnung stellen eine erweiterte Ergebnisanzeige und praktische Raumtextvorlagen die Kalkulationsergebnisse gemäß VDI 2078 oder ASHRAE noch detaillierter dar. Ein neuer Übersichtsschaltplan für die Elektro-Dokumentation bildet alle Haupt- und Unterverteiler, ihre Verbindungen zueinander und die Struktur des Energieversorgungssystems übersichtlich ab.

Nahtlos zusammenarbeiten

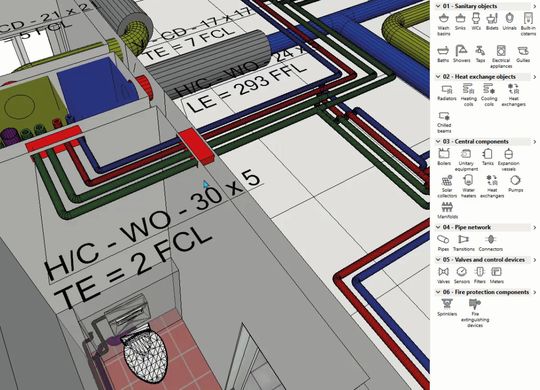

Die neue Produktdatentechnologie vereint eine modifizierte, auf den Einsatz in Open-BIM-Projekten abgestimmte Benutzeroberfläche mit einer vollständig neu entwickelten Artikeldatenbank. Diese umfasst eine Vielzahl herstellerspezifischer Produktdaten mit detaillierten Bauteilinformationen. Die Parameter und Geometrien der Objekte können nach dem offenen IFC-Standard mit Informationen angereichert werden. Filterfunktionen sorgen außerdem für eine schnelle und punktgenaue Produktauswahl. Die wegweisende Datentechnologie, die sich derzeit noch in einem experimentellen Stadium befindet, soll den reibungslosen Datenaustausch zwischen den BIM-Projektbeteiligten zusätzlich fördern.

Flexibel abonnieren

Ab der Version 19 ist DDScad in ausgewählten Ländern über den Graphisoft Webstore im Monats- oder Jahresabonnement erhältlich. Dieses Angebot wird schrittweise in weiteren Ländern – dazu gehören auch Deutschland, Österreich und die Schweiz – eingeführt. Es ergänzt die bisherige Möglichkeit, unbefristete DDScad-Lizenzen zu erwerben. Die neue DDScad-Version wurde am 4. Oktober gemeinsam mit Archicad 27 und weiteren Softwarelösungen von Graphisoft auf einer Online-Veranstaltung vorgestellt. Mehr über das Event erfahren Sie hier: https://graphisoft.com/de/events/building-together-connect-2023.

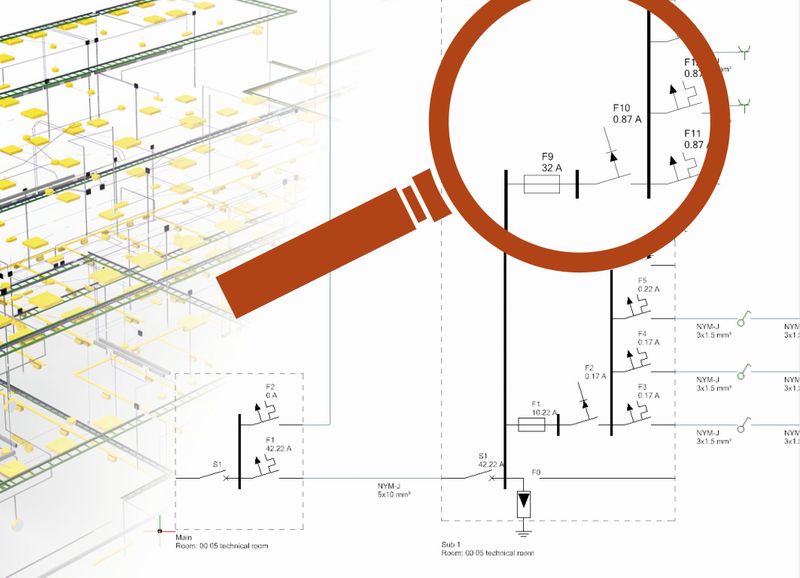

Bild oben: Der Übersichtsschaltplan in DDScad 19 vermittelt einen direkten Eindruck des gesamten Energieversorgungssystems mit allen Verteilern und den angeschlossenen Komponenten. Bild: Graphisoft
