Insbesondere bei Bestandsgebäuden oder bereits belegten Dächern gewinnen Fassaden- und Wandanwendungen für Photovoltaik an Relevanz, um zusätzliche Energieerträge über die Gebäudehülle zu generieren. Mit der vertikalen Installation steigen auch die Anforderungen an Montage, Toleranzausgleich und Ausführungsqualität. Snap Solar ist hier eine Lösung.

Mit Snap Solar erweitert SFS das Portfolio an Befestigungs- und Montagesystemen für die Gebäudehülle um eine Lösung für die vertikale Integration von Photovoltaik. Das System überträgt etablierte Prinzipien der Fassadenbefestigung auf die Anforderungen moderner Photovoltaikanwendungen und unterstützt eine präzise sowie wirtschaftliche Umsetzung auch bei komplexen Einbausituationen. Gleichzeitig reduziert der systematische Aufbau den Montageaufwand auf der Baustelle und ermöglicht eine effiziente Umsetzung auch bei größeren Fassadenflächen. Damit lassen sich bislang ungenutzte Fassadenflächen zusätzlich zur Energiegewinnung nutzen.

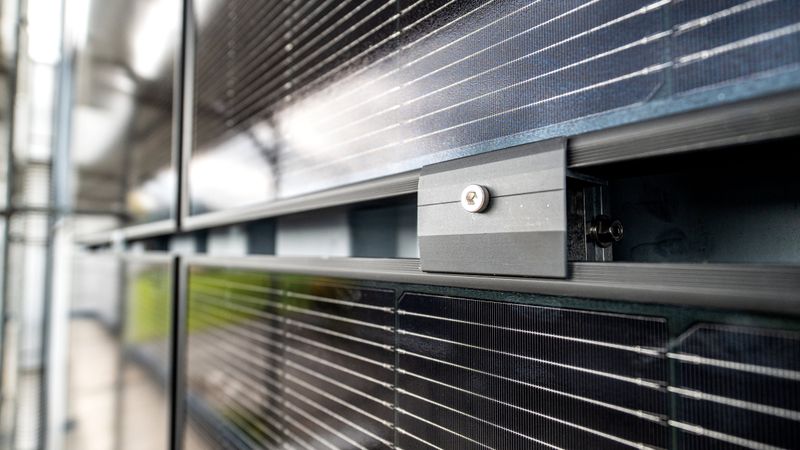

Im Zentrum von Snap Solar steht ein definiertes Montageprinzip, das auf eine sichere Handhabung und reproduzierbare Abläufe ausgelegt ist. Das System kombiniert tragende Profile, Modulhalter und Klemmelemente zu einer nachvollziehbaren Montageabfolge. Positionierungs- und Justiermöglichkeiten erleichtern das exakte Platzieren der Module und ermöglichen einen kontrollierten Toleranzausgleich auf der Baustelle.

Definierter Systemaufbau von Snap Solar

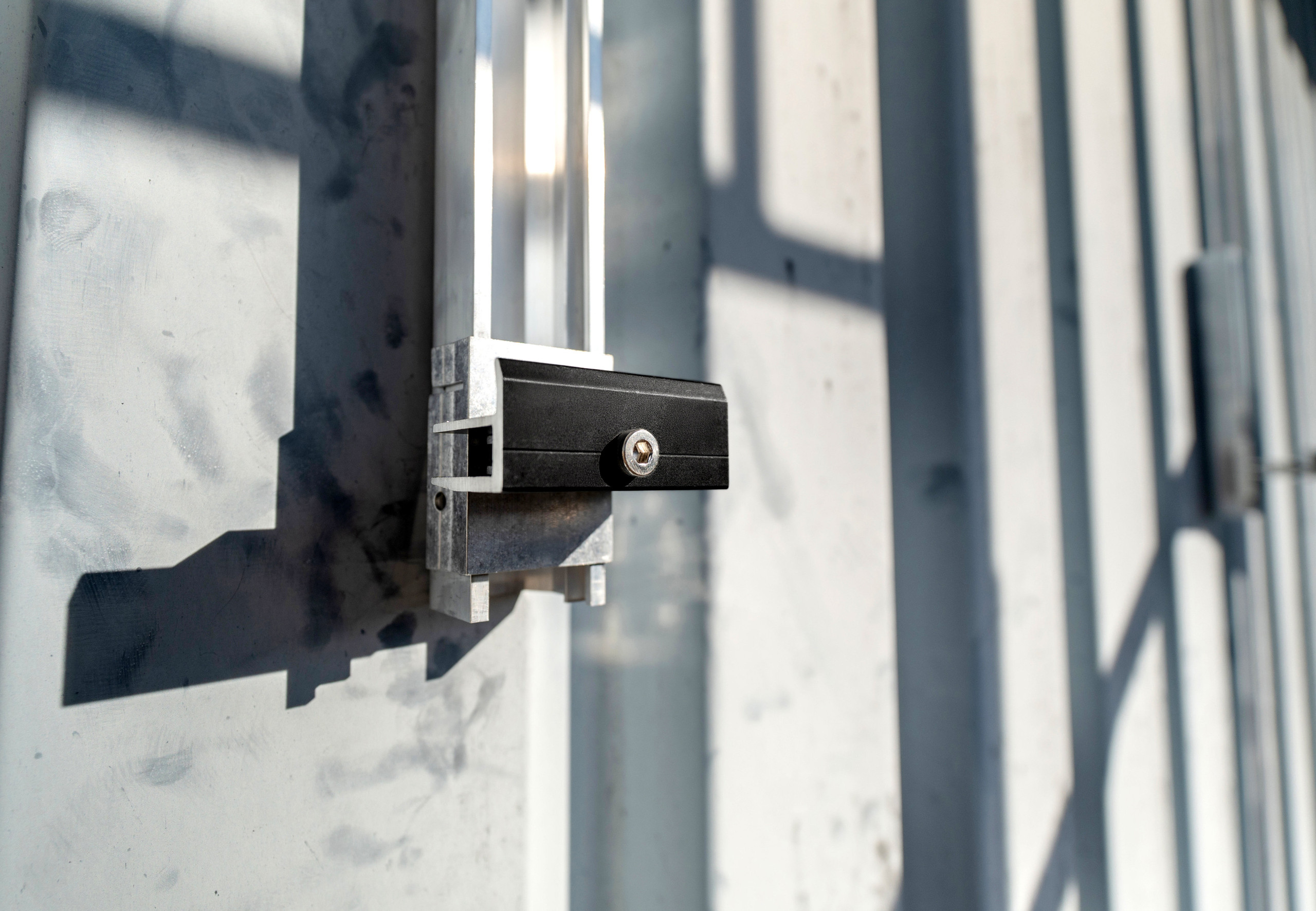

Das Montagesystem basiert auf abgestimmten Einzelkomponenten, die die direkte Befestigung von Photovoltaikmodulen auf geeigneten Fassadenuntergründen ermöglichen. Es ist für den Einsatz auf Trapezblechfassaden sowie auf Betonuntergründen konzipiert und kann auf Anfrage auch bei Sandwichpaneelen eingesetzt werden. Zentrale Elemente sind ein Aluminium-C-Profil mit rückseitiger EPDM-Unterlage, Photovoltaikhalter für Moduldicken von 30 bis 40 Millimetern sowie Mittel- und Endklemmen zur Modulfixierung. Ergänzt wird der Aufbau durch den so genannten Snap Clip, der die Position des Modulhalters auf dem Profil sichert und zugleich Justierungen während der Montage ermöglicht. Durch diese systematische Abstimmung entsteht ein klar strukturierter Aufbau mit wenigen Bauteilen und nachvollziehbaren Montageschritten.

Kontrollierte Modulpositionierung

Für die Montage wird das Photovoltaikmodul zunächst in der unteren Klemme positioniert, wodurch der Zugang zu den rückseitigen Kabelanschlüssen erhalten bleibt. Anschließend wird die obere Modulkante eingesetzt und das Modul kontrolliert in seine endgültige Position abgesenkt. Das Montageprinzip erlaubt eine schrittweise Ausrichtung der Module, ohne benachbarte Elemente demontieren zu müssen, etwa bei durchlaufenden Modulreihen an Fassadenflächen. Dadurch lassen sich auch bei größeren Fassadenflächen gleichmäßige Modulbilder realisieren. Zur Feinjustierung stehen Ausgleichs- und Feineinstellplatten zur Verfügung, mit denen Höhenabweichungen bis zu zwei Millimetern direkt im System ausgeglichen werden können. Größere Toleranzen lassen sich über eine Anpassung der unteren Modulauflage korrigieren, ohne angrenzende Module entfernen zu müssen. Nach dem Ausrichten werden die Module über einen frontseitig zugänglichen Klemmbefestiger mit definiertem Anziehdrehmoment fixiert, wodurch die endgültige Position dauerhaft gesichert wird.

Integrierte Projektplanung

Ergänzend unterstützt eine Planungssoftware durchgängig die Auslegung von Snap-Solar-Projekten. Sie ermöglicht eine systemkonforme Dimensionierung der Anlage sowie die frühzeitige Abstimmung von Modulaufteilung, Befestigungspunkten und Materialbedarf. Dadurch lassen sich Montageabläufe bereits in der Planungsphase optimieren und Schnittstellen zwischen Planung und Ausführung reduzieren. Für Planer und ausführende Betriebe entsteht so eine durchgängige Prozesskette – von der Projektierung bis zur Installation auf der Baustelle. Weitere Informationen: www.sfs.com
