Selbst in modernen Holzgebäuden kann der Trittschall sehr stören. Eine neue Bauweise für Bodenelemente aus Massivholzplatten, entwickelt von Forschenden der Empa, verspricht hier Abhilfe.

• Wer in einem Altbau mit Holzböden lebt, kennt das: Auch, wenn die Nachbarn von oben fast schon über den Boden gleiten, klingt es in der eigenen Wohnung als hause man unter einer Kegelbahn.

• Selbst für modernste Holzgebäude ist Trittschall eine Herausforderung.

• Wissenschaftler des Schweizerischen Forschungsinstituts Empa tüfteln an neuartigen Bodenelementen aus Massivholzplatten für eine verbesserte Schalldämmung.

An der Empa wird derzeit die Forschung zu einer Weltneuheit in der Schalldämmung von Holzbauten abgeschlossen. Mit einer physikalischen Theorie aus den 1990er-Jahren und den Mitteln der Digitalisierung hat ein Forschungsteam neue Bodenelemente aus Massivholzplatten entwickelt. Sie verfügen über so genannte akustische schwarze Löcher und dämpfen damit den Trittschall. Die zündende Idee kam von Stefan Schoenwald, dem Leiter des Bauakustiklabors der Empa in Dübendorf. Die Theorie der akustischen schwarzen Löcher ist ihm seit deren ersten Publikation 1987 mehrfach an Konferenzen und in Veröffentlichungen begegnet.

Laut dem russischen Autor M.A. Mironov aus dem «Andreyev Acoustics Institute» in Moskau kann eine parabolische Aussparung in einem Material Vibrationen wie Schall aufnehmen und ausschwingen lassen. Akustische schwarze Löcher kamen bereits bei Autos und Flugzeugen zur Anwendung, wobei sich ihre schallvermindernde Wirkung bestätigte.

Parabolische Aussparungen dämpfen den Trittschall

Allerdings gestaltet sich die Fertigung bei sehr dünnen, harten Materialien nicht einfach. Weder im Holzbau noch in der Bauakustik fanden je Experimente mit Mironovs Aussparungen statt. Dies ändert Laborleiter Stefan Schoenwald nun gemeinsam mit seinem Kollegen Sven Vallely. Mit neuartigen Brettsperrholzplatten-Elementen wollen die beiden Forscher die Dämmung von Trittschall im Holzbau verbessern.

Wie es Schallwellen in der Luft gibt, so gibt es Schallwellen in Materialien, sogenannte Körperschallwellen. «Wenn man auf einen Boden auftritt, ist das wie ein Stein, den man in einen Teich wirft: Im Material breiten sich in alle Richtungen Schallwellen aus», erläutert Schoenwald. Wenn nach einer spezifischen mathematischen Funktion eine linsenförmige Vertiefung aus dem Material gefräst wird, laufen die Schallwellen in diesen Bereich hinein. Dabei verstärken sich die Amplituden immer weiter, während die Wellenläge der Schwingungen abnimmt. «Könnte man die Platten im Bereich dieser Vertiefungen unendlich dünn machen, dann würden sich die Schallwellen tatsächlich von alleine in diesen 'schwarzen Löchern' totlaufen, es käme also nichts mehr aus der Linse», so Schoenwald. Fraglich war allerdings, ob die schallmindernde Wirkung auch bei einer beschränkten Tiefe der Aussparung eintritt.

Modellierung am Computer zeigt vielversprechende Ergebnisse

Die Idee, mit akustischen schwarze Löchern in Holzbauten zu experimentieren, kam Stefan Schoenwald während der Arbeit. Er bat seinen Kollegen Vallely, die schallmindernde Wirkung am Computer zu simulieren und durchzurechnen. Um statische Bedenken aus dem Weg zu räumen, wurde Andrea Frangi, ein Holzbau-Experte der ETH Zürich, nach seiner Einschätzung gefragt. Nicht nur dessen Rückmeldung, sondern auch die Modellierung der Schallminderung am Computer war vielversprechend. Also gab Schoenwald einen Prototyp und eine normale Kontrollplatte aus demselben Material bei der Strüby AG in Seewen in Auftrag. Mit einer CNC-Maschine fräste der Holzbau-Spezialist Alex Bellmont dort die linsenförmige Kuhle maßgenau aus einer Brettsperrholzplatte. «So ein Auftrag ist zwar nicht sehr schwierig, aber dafür umso spannender», sagt der Maschinist, «ich habe noch nie etwas hergestellt, an dem dann geforscht wird.»

An einem Nachmittag das akustische Spektrum durchgerechnet

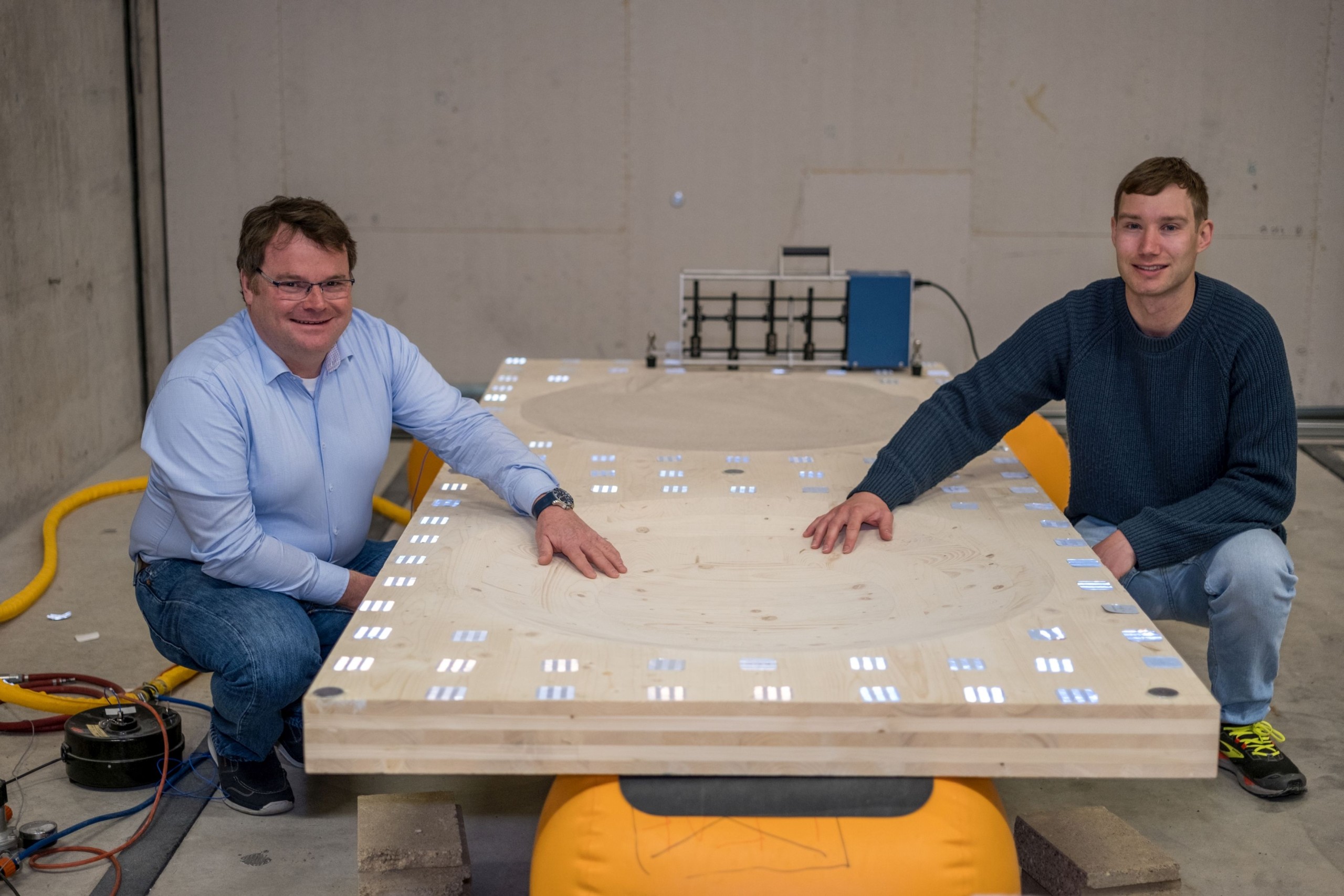

Die beiden Platten – einmal mit, einmal ohne akustische schwarze Löcher – wurden an der Empa einer Schwingungsanalyse unterzogen. Bei dieser Messung wird Schall über das ganze relevante Schallspektrum als Vibration in den Testkörper geleitet. Ein Laser misst die Vibration der Test-Platten rasterförmig an mehreren Stellen. Mit den Messwerten lässt sich dann berechnen, wie sich die Vibration durch die Platte bewegt – und, ob die ausgefrästen Dellen den Schall auch wirklich «einfangen» und in Form von Wärme verpuffen lassen.

Noch vor zehn Jahren wäre eine solche Versuchsreihe nicht durchführbar gewesen. Schon die Modellierung der Vibration eines kleinen Bandbreitebereichs war vom rechnerischen Aufwand her eine Dissertation. Heute rechnen Schoenwald und Vallely an einem Nachmittag das ganze akustische Spektrum durch. Die Vibrationen können sie als Visualisierung gleich sichtbar machen. Ziel des Versuchs ist es, zu untersuchen, ob die simulierten Resultate sich mit den gemessenen Werten decken. Denn wenn das Computermodell der Realität entspricht, können am Computer nahezu kostenlos alle möglichen Parameter verändert werden, ohne dass jedes Mal eine neue Versuchsplatte angefertigt werden muss. So lässt sich die Schallminderung ohne aufwändige Experimente für Holzelemente aller möglichen Größen und Geometrien optimieren.

Messwerte und Modellrechnung stimmen gut überein

Ergebnis der Untersuchungen: Die Messwerte stimmen sehr gut mit der Modellrechnung überein. Mit einer Abweichung von lediglich rund 5 Prozent ist Stefan Schoenwald sehr zufrieden. Diese Abweichung lässt sich durch die Fertigung der Platten und die natürliche Variation des Holzes erklären, ergänzt Vallely. Nun folgen die nächsten Versuche mit den in Seewen gefertigten Testplatten. «Aktuell sind wir an den Trittschallmessungen, die wir nach internationalen Normvorgaben durchführen. Im nächsten Schritt müssen die Brandschutz- und Statik-Eigenschaften bestätigt werden», erklärt Schoenwald. Diese weiteren Untersuchungen sollen sicherstellen, dass die Brettsperrholzplatten nicht nur mindestens auf marktüblichen Niveau den Schall dämmen, sondern auch alle für die Verwendung im Bau notwendigen Zertifizierungen erhalten.

Drei Eigenschaften entscheiden über die Dämmung von Trittschall

Die Wirkungsweise der Platten beschreibt Stefan Schoenwald so. «Bei der Dämmung von Trittschall muss ich drei Eigenschaften zugleich im Auge behalten: die Masse des Bauteils einerseits, seine Steifigkeit und die Bedämpfung andererseits. Steifigkeit und Bedämpfung widerstreben sich – ein weiches Bauteil lässt sich gut bedämpfen, ein steifes Bauteil weniger gut»

Schoenwald nennt ein Beispiel: «Klassische Massivholzdecken sind zugleich leicht und steif – hier verbinden sich also zwei ungünstige Eigenschaften» Ein möglicher Ausweg ist es, die Masse des Bauteils zu erhöhen. In moderne Holzhäuser bauen die Architekten daher dicke Schichten von Kies zur Beschwerung ein. So geraten die Holzdecken weniger leicht in Vibration, falls ein Erwachsener darüber läuft oder ein Kind durch die Wohnung hüpft.

Schoenwald und Vallely beschreiten einen anderen Lösungspfad. «Wir machen die Holzdecken an bestimmten Stellen besonders weich, damit sie dort besonders stark schwingen können. An diesen Stellen dämpfen wir die Schwingung gezielt mit einer kleinen Menge Sand oder Kies», erläutert Stefan Schoenwald. Das gleiche Material, nämlich der Kies, erfüllt hier einen völlig anderen Zweck. «Bei uns ist der Kies nicht zur Beschwerung da. Er soll sich stattdessen bewegen und durch seine innere Reibung die Vibration in Wärme umwandeln»

Das Ergebnis: Eine Holzdecke mit akustischen schwarzen Löchern ist wesentlich leichter als eine herkömmliche Decke und dämpft Trittschall dennoch deutlich besser. Die baulich vorteilhafte Steifigkeit der gesamten Deckenkonstruktion bleibt dabei erhalten.

Suche nach Industriepartnern

Nach Abschluss der Versuchsreihen wollen die Wissenschaftler nun noch ein Verfahren entwickeln, das automatisch die beste Anordnung und Form der akustischen schwarzen Löcher auf die gewünschte Bodengröße und –form aufzeigt. Das Einzige, was dann noch fehlt, ist ein Industriepartner, der Interesse an der Produktion und dem Vertrieb von akustischen schwarzen Löchern für moderne Holzgebäude hat.

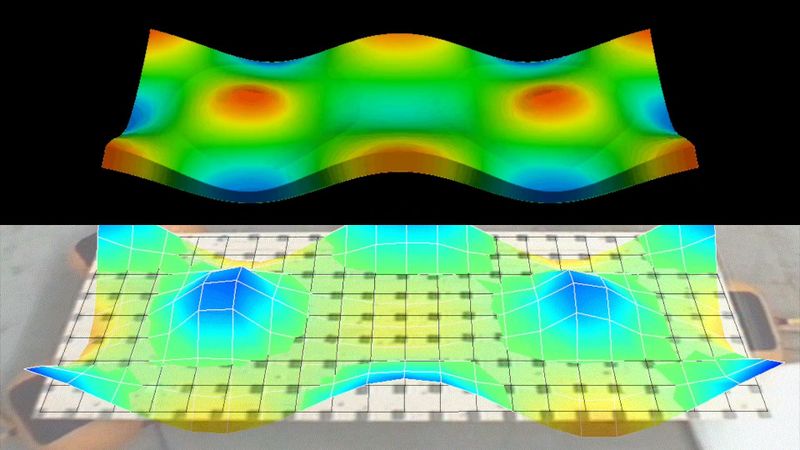

Bild oben: Trittschall: Intelligente Lärmdämmung. Berechnungen der Schwingung von Holzplatten mit «Schwarzen Löchern». Bild: Empa

Weitere Informationen: https://www.empa.ch/ und https://www.strueby.ch/
