Rauchschutzdruckanlagen in Flucht- und Rettungswegen einfacher planen und installieren

Anbieter zum Thema

TRIC GmbH

G&W Software AG

Systemair bietet erstmals DIN 12101-6 geprüfte Bausätze für Rauchschutzdruckanlagen (RDA) in Flucht und Rettungswegen an.

• Die Auslegung von Rauchschutzdruckanlagen (RDA) in Flucht- und Rettungswegen soll sich künftig deutlich einfacher und wirtschaftlicher gestalten.

• Als wohl erster deutscher Anbieter stellt Systemair dafür abgestimmte Systemkomponenten der Leistungsklassen RDA 1-SK1 / -SK2, RDA 2 und RDA 3 bereit.

• Geprüft wurden diese vom „I.F.I. Institut für Industrieaerodynamik GmbH“ nach DIN EN 12101-6:2022-11.

Die Systemair-Bausätze für Rauchschutzdruckanlagen (RDA) bestehen aus einem Hochleistungszu- und gegebenenfalls -ablüfter mit Regelung über Frequenzumformer, Bremswiderstand und Drucksensor. Um möglichst viele typische Einbausituationen zu erfassen, sind vom I.F.I. Systeme mit Volumenströmen im Abströmweg zwischen 11‘000 und 20‘000 m³/h bei Nenndruckdifferenzen von 31 bzw. 35 Pa in Familienbildung geprüft worden. Man darf also aus diesen Produktreihen auch größere Ventilatoren mit mehr Leistung installieren.

Grundlage der anspruchsvollen Prüfung der Systemair-Bausätze durch „I.F.I.“ war die DIN EN 12101-6:2022-11 („Rauch- und Wärmefreihaltung - Teil 6: Festlegungen für Differenzdrucksysteme – Bausätze): Über den neu gefassten Teil 6 mit einem Prüfverfahren für RDA-Bausätze als integrierte Systeme haben Hersteller, Fachleute und Anwender jetzt die Bestätigung, dass die geprüften Systemair- Bausätze den vorgesehenen Einsatzzweck vollumfänglich und damit zuverlässig erfüllen.

Rauchschutzdruckanlagen: Geprüfte Bausatz-Varianten im Detail

Der „I.F.I.“-geprüfte Systemair-Bausatz RDA 1-SK1 ist für RDA-Anlagen mit natürlicher Abströmung und für Spüllüftungsanlagen einsetzbar. Er besteht aus einem axialen Zuluftventilator, einem Frequenzumformer mit Bremswiderstand und einem Drucksensor. Dieses System ermöglicht die natürliche Abströmung der Luft aus dem Gebäude über Fenster oder einen Abluftschacht. Bei der Prüfung des Systems wurde festgelegt, dass keinerlei Leckagen vorhanden sind. Dadurch eröffnen sich auch Einsatzmöglichkeiten in Anlagen, bei denen eine Öffnung im zu schützenden Bereich nicht möglich ist.

Als Variante dazu steht der Bausatz RDA 1-SK 2 zur Verfügung. Bei dessen Prüfung wurde ein Türluftschleier mit nach DIN EN 12101-3 geprüftem Brandgasventilator zur Kompensation einer offenen Ausgangstür vom Treppenraum zur Atmosphäre eingesetzt.

Flexibel an bauseitige Bedingungen anpassbar

Der zweite geprüfte RDA-Bausatz (RDA 2) ist für Rauchdruckanlagen mit mechanischer Abströmung über einen axialen F300-Abluftventilator konzipiert. Der Vorteil: Das System lässt sich sehr flexibel auf die bauseitigen Bedingungen abstimmen. Das stellt allerdings zum einen deutlich höhere Anforderungen an die Regelgüte und machte zudem die ergänzende Prüfung einer Thermikregelklappe notwendig, um den Effekt des thermischen Auftriebs in hohen Gebäuden zu verhindern. Der dritte geprüfte RDA-Bausatz (RDA 3) schließlich ist ähnlich aufgebaut, allerdings mit einem radialen F600-Abluftventilator.

Mehr Informationen und umfassendes Whitepaper zum Thema: https://www.systemair.com/

Erfahren Sie hier mehr über einen Brandschutzputz für das Deutsche Museum.

Lesen Sie auch: „Brandschutzverglasung: Wie ein altes Verwaltungsgebäude aus Holz sicher bleibt“

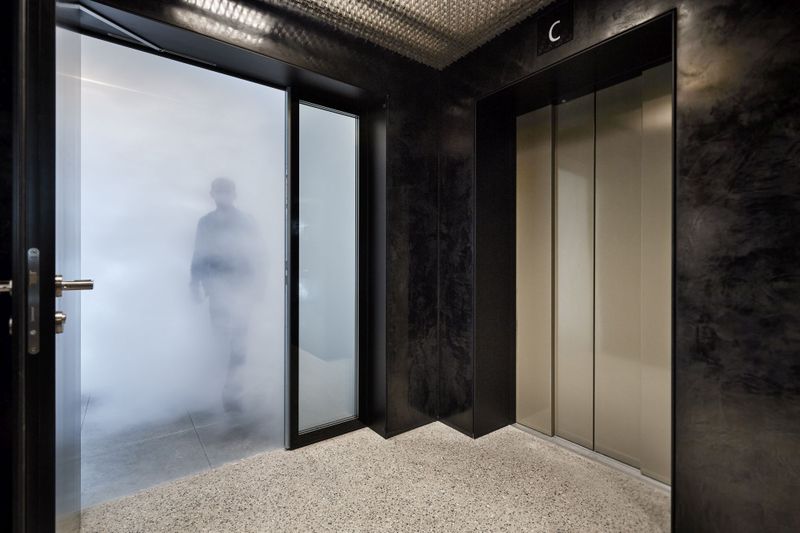

Bild oben: RDA-Anlagen sind eine lebensrettende Notwendigkeit. Für die einfache Auslegung stellt Systemair jetzt verschiedene „I.F.I.“-geprüfte Bausätze mit drehzahlgeregelten Lüftern zur Verfügung. Foto: Bernd Gabriel
