Geberit erweitert BIM-Angebot und legt Plug-ins für Revit zusammen

Anbieter zum Thema

Chaos Software GmbH

Thinkproject Deutschland GmbH

TRIC GmbH

Bereits 2019 hat Geberit in der BIM-Software Autodesk Revit das BIM Catalogue Plug-in eingeführt, das nun in das Geberit BIM Plug-in Eingang findet.

• 2019 hat Sanitärtechnikspezialist Geberit in der BIM-Software Autodesk Revit das Geberit BIM Catalogue Plug-in eingeführt.

• Geberit erweitert nun das bestehende BIM-Angebot mit aktuellen Produktdaten für die digitale Planung von Sanitärinstallationen und liefert eine integrierte Lösung für Autodesk Revit.

• Das macht die Planung und Berechnung von Geberit-Produkten in einer einzigen Anwendung möglich.

Building Information Modelling (BIM) ist heute für viele Planer, Ingenieure und Architekten der Standard, um Bauprojekte digital zu planen. Bereits 2019 hat Geberit in der BIM-Software Autodesk Revit das Geberit BIM Catalogue Plug-in eingeführt, das nun in das Geberit BIM Plug-in überführt wird. Mehr als 5'000 Ingenieur- und Planungsbüros weltweit nutzen das Tool, um Geberit-Produkte in ihren Projekten zu verplanen.

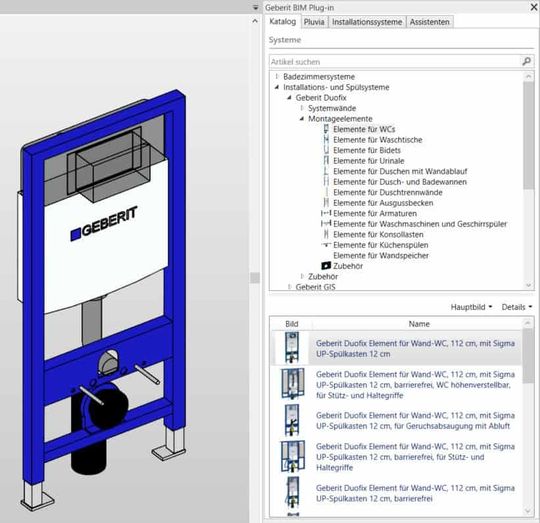

Mit dem neuen BIM Plug-in ermöglicht Geberit Planern, Ingenieuren und Architekten den Zugriff auf Revi-Daten (so genannte Revit-Familien) in 35 Sprachen und mit 41 lokalen Sortimenten. «Das gesamte Geberit-Rohrleitungssortiment ist in parametrischen und leicht handhabbaren Geometrien verfügbar. Daneben haben wir auch die Montageelemente der Duofix, Kombifix und GIS-Reihe integriert. Um eine noch breitere Verwendung zu ermöglichen, sind diese Produkte teilweise auch in die Kataloge bekannter Planungsanwendungen wie etwa liNear oder Trimble Nova implementiert», sagt Werner Trefzer, Leiter Technische Dokumentation & BIM bei Geberit.

Integrierte Lösung für Autodesk Revit

Die größte Neuerung ist die Zusammenlegung aller Geberit -Plug-ins zu einer integrierten Lösung für Autodesk Revit. Das neue, seit April 2021 verfügbare Geberit BIM Plug-in ermöglicht die Planung und Berechnung von Gebert- Produkten in einer einzigen Anwendung, die gleichzeitig auch mehr Funktionen bietet. Das neue BIM Plug-in verfügt über verschiedene, lizenzierbare Module: den BIM-Katalog, das Geberit Pluvia Modul und das Installationssysteme-Modul sowie diverse Assistenten, die das digitale Planen mit Geberit Produkten maßgeblich erleichtern. Leicht ansteuerbar ist auch das Menü für die Wahl der Sprache und des Landes, wodurch der Zugriff auf die länderspezifischen Sortimente erfolgt.

Eindeutige Nummerierung und korrekte Maße

Für die Erstellung digitaler Gebäudemodelle ist es wichtig, Bauteile eindeutig benennen und nummerieren zu können. Nur so lässt sich die Vorfertigung von Rohrnetzen bereits im digitalen Gebäude- oder TGA-Modell (Technische Gebäudeplanung) berücksichtigen. Mit dem neuen Update ist dies nun auch im aktuellen BIM Plug-in möglich, zum Beispiel bei der Positionsnummerierung von Rohrteilstrecken. Dank einer frei konfigurierbaren Nomenklatur haben die Planer die volle Kontrolle über die Nummernvergabe für einzelne Fittings oder Rohrstücke. So kann bereits im Modell definiert werden, welche Teilstrecken als Komponenten vorgefertigt werden sollen.

Mit der neuen Version des Geberit BIM Plug-ins können nun auch Rohrstrecken in die lieferbaren Längen der Rohre unterteilt werden. Bisher musste beispielsweise eine 25 Meter lange Rohrstrecke manuell unterteilt werden, da ein 25 Meter langes Rohrstück nicht lieferbar ist. Außerdem mussten an den Verbindungsstellen die erforderlichen Fittings manuell eingesetzt werden. Der Schusslängenbefehl im Geberit BIM Plug-in löst dieses Problem auf elegante Weise. Mit Eingabe der Rohrlänge, wie sie vom Lieferanten geliefert wird, segmentiert die Software die Rohrstrecke automatisch in die entsprechenden Teilstücke und fügt dabei an den Verbindungsstellen die richtigen Fittings ein, etwa eine Muffe. Hinzu kommt, dass den im Autodesk Revit hinterlegten Systemrohren auch die korrekten Geberit Artikelnummern zugeordnet werden können.

Suche nach Artikelnummern

Nutzer des Katalogmoduls BIM-Objekte erhalten mit dem neuen Update die Möglichkeit, Produkte anhand von Artikelnummern zu suchen. Das Plug-in durchsucht den gesamten BIM-Datenbestand und zeigt das Suchergebnis in einer Liste an. Mittels Doppelklicks ist das Produkt auswähl- und im Modell placierbar.

Bild oben: Das neuen BIM Plug-in von Geberit ermöglicht Planern, Ingenieuren und Architekten den Zugriff auf Revit-Daten in 35 Sprachen und mit 41 lokalen Sortimenten. Foto: Geberit

Mehr Informationen unter: https://www.geberit.de/bim

Die Kompetenzbroschüre „BIM – Digital Planen und Bauen“ ist hier als Print-Version oder als PDF-Datei erhältlich: https://www.geberit.de/service/bestell-downloadcenter
