Gebäudeautomation: Mit kabelloser Vernetzung Räume flexibel nutzen

Anbieter zum Thema

SAUTER Deutschland

Schneider Digital Josef J. Schneider e.K.

Thinkproject Deutschland GmbH

Eine neuartige Lösung für die Gebäudeautomation schont Ressourcen und erlaubt eine flexible Nutzung von Büroflächen.

• Das Gebäudeensemble „Schwabing Nord“ ist ein mit DGNB Gold zertifizierter Büro- und Gewerbekomplex.

• Bei der Realisierung von Quartier 2 setzte die PKE Deutschland GmbH, Experte für Building Systems, Gebäudeleittechnik und Gebäudeautomation, auf digitale und analoge Messelektronik von Thermokon.

• Einen entscheidenden Beitrag leistet hier das kabellose Funksystem EasySens.

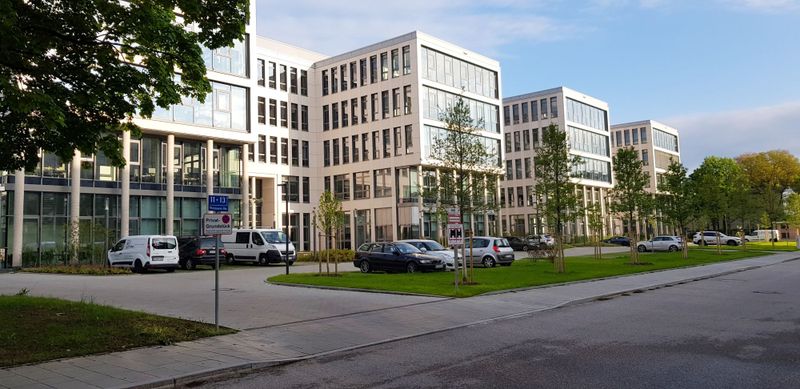

Auf 41'000 m² hat die DIBAG Industriebau AG einen Gewerbestandort im nördlichen Teil des Münchner Stadtbezirks Schwabing errichtet. Hier sind Branchengrößen wie Siemens und Toyota ebenso zu finden wie Unternehmen der Automobil- und Zuliefererbranche. Die Bauweise entsprach dem Ziel der Nachhaltigkeit als Green Building: Für seine energieeffiziente Gestaltung erhielt das Ensemble „Schwabing Nord“ das DGNB-Zertifikat in Gold.  Mit der Umsetzung der Gebäudeautomation beauftragte die DIBAG für Quartier 2 die PKE Deutschland GmbH, unter anderem bekannt als Spezialist für nutzerfreundliche Lösungen zur energieeffizienten Raum- und Gebäudeautomation. Den Vorgaben des Bauherrn entsprechend, legte PKE den Fokus auf die Entwicklung eines Konzepts, das Ressourcen schont sowie eine vielseitige Nutzung der Büroflächen und deren jederzeitige unaufwändige Umgestaltung erlaubt.

Funksystem ermöglicht flexible Raumnutzung

Bei der Umsetzung entschied sich PKE für Lösungen von Thermokon. Der Sensorikexperte hatte sich bereits im Zuge diverser gemeinsamer Projekte mit hochwertiger Messelektronik ausgezeichnet. Holm Ebermann, Senior Projektmanager bei PKE, sagt: „Die in Schwabing geforderte Raumflexibilität ließ sich unter anderem mithilfe innovativer Produkte auf Basis von EnOcean-Technologie umsetzen. Für Thermokon haben wir uns aufgrund des leistungsstarken Gesamtpakets aus Produktportfolio und Serviceorientierung entschieden, zu der auch eine zuverlässige, vertrauensvolle Entwicklungsarbeit und die Integration neuer Lösungen gehören. Darüber hinaus brachte das energieautarke Funksystem EasySens wichtige Voraussetzungen zur Umsetzung der Kundenanforderungen mit.“

In DDC-Systeme integriert

Hierfür kommen im Büro- und Gewerbekomplex „Schwabing Nord“ insgesamt drei EnOcean-basierte Lösungen von Thermokon zum Einsatz. Dabei sah das Automationskonzept von PKE vor, dass die digitale Sensorik von Thermokon mit zwei verschiedenen DDC-Systemen zusammenarbeitet.

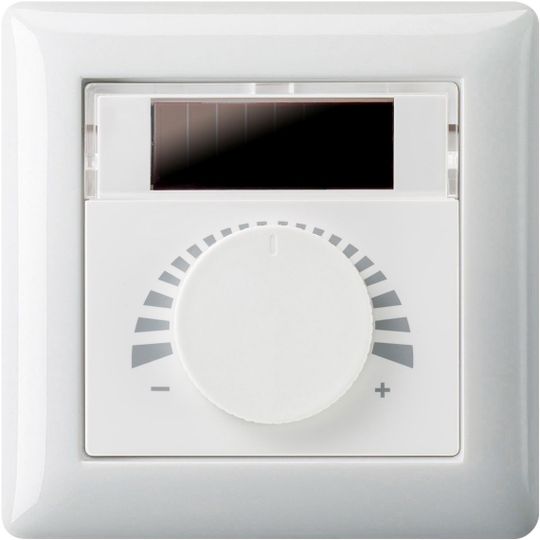

Für die zuverlässige Messung von Temperatur-Ist- und Sollwert sorgen 180 EasySens Raumbediengeräte vom Typ SR07 P. Das Design-Bediengerät mit Potentiometer sendet seine Werte zur Weiterverarbeitung an die zentrale Gebäudeautomation und sorgt somit für eine angenehme Raumtemperatur. Unterstützt wird dieser Effekt durch 155 batterie- und kabellose EasySens-Funkschalter zur Steuerung der Beschattung. Für die bedarfsgerechte Zustandsänderung der Beleuchtung sind weitere 200 EasySens-Funkschalter in den Räumen zu finden. Sämtliche Lösungen lassen sich dank ihrer Funktechnologie flexibel platzieren und erlauben so ein hohes Maß an Gestaltungsfreiheit für Architekten, Planer und Anwender.

Auch die analoge Sensortechnologie von Thermokon trägt in dem Gebäudeensemble zur bedarfsgerechten Gebäudeautomation bei. Hier entschied sich PKE unter anderem für Sensorik zur Messung der Temperatur in Heizungs- und Lüftungskanälen sowie zur Druckmessung. Diverse Kondensationswächter und Frostschutzthermostate runden das Gesamtkonzept ab.

Gebäudeautomation: Mehr als 500 EnOcean-Lösungen im Einsatz

Hauptherausforderung bei der Planung und Realisierung der Gebäudeautomation war die große Anzahl funkbasierter EnOcean-Teilnehmer – insgesamt mehr als 500 Stück. Zur Sicherstellung einer flächendeckenden Kommunikation nutzte PKE deshalb bereits in der Planungsphase ein Tool, das sich zur Abbildung der jeweiligen Funkreichweiten in den dwg- und BIM-Plänen eignete.

Nicht zuletzt waren eine professionelle Planung und Organisation der Umsetzung und Installation erforderlich. Hier machte sich die Serviceorientierung von Thermokon bezahlt. Denn die Lieferungen erfolgten termingerecht nach LEAN-Plan in bedarfsgerechten Einheiten und erleichterten so die Abläufe. Zusätzlich trug die projektbezogene Vorkonfektionierung mit der werkseitigen Einstellung der Funktion „Smart Ack.“ zu einer wesentlichen Optimierung der Inbetriebnahme bei.

Mit der Inbetriebnahme der EasySens-Lösungen ist PKE Senior Projektmanager Holm Ebermann ebenfalls zufrieden: „Durch den Verzicht auf eine Verkabelung erlaubt EasySens eine sehr schnelle Installation und Inbetriebnahme. Positiv aufgefallen ist außerdem die einfache Inbetriebnahme. Das zeichnet EasySens aus unserer Sicht ganz besonders aus.“
