Elektroplanung mit BIM weiter vereinfachen

Verantwortlicher Redakteur:in: Rainer Trummer 2 min Lesedauer

Anbieter zum Thema

MWM Software & Beratung GmbH
Thinkproject Deutschland GmbH
G&W Software AG

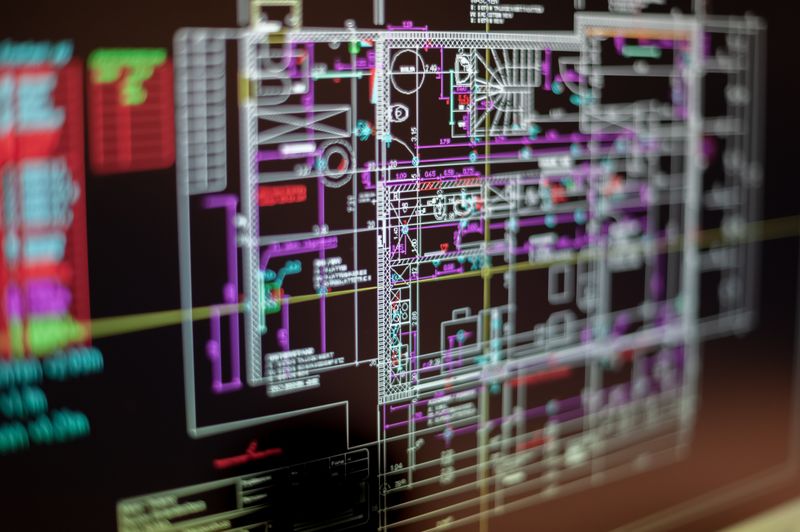

Die neue Version der Software elec calc BIM integriert die Elektroplanung in einen gemeinschaftlichen Open-BIM-Prozess.

(Quelle: USPECH22/stock.adobe.com)
(Quelle: USPECH22/stock.adobe.com)

  • Die Firma Trace Software, spezialisiert auf die Softwareentwicklung für die Planung, Berechnung und Dimensionierung von Elektro- und PV-Anlagen, präsentiert ihre neue Version von elec calc BIM.

  • Diese Software integriert die Elektroplanung in einen gemeinschaftlichen Open-BIM-Prozess .

  • Sie ermöglicht zudem den Informationsaustausch zwischen den verschiedenen Projektbeteiligten durch ein digitales Modell.

Die Weiterentwicklungen der neuen Version von elec calc BIM, einer Software für die Elektroplanung, basieren essenziell auf dem Datenabruf in einem digitalen Revit-Modell. Denn viele Fachleute benutzen Revit auch, um elektrische Anlagen zu planen. Das aus diesem Grund integrierte Revit-Plug-in verbindet automatisch die Berechnungstechnologie von elec calc mit dem Revit-Modell. Mit dieser Version von elec calc BIM hat Trace Software die Entwicklungen vertieft mit dem Ziel, die Arbeitsabläufe zu vereinfachen und die Produktivität in der Elektroplanung zu steigern.

BIM-Funktionalität in der Elektroplanung

Abruf der Revit-Stromkreise

Mit elec calc BIM lassen sich alle im Browser des elektrischen Systems angelegten Stromkreise abrufen und dem Schaltschrank im IFC-Explorer zuordnen. Diese Funktion vermeidet eine Doppeleingabe der Daten, was dann den Benutzern ermöglicht, Zeit bei der Planung ihrer Projekte zu sparen. Das Fehlerrisiko verringert sich dabei deutlich. Nach Abschluss der Studie lassen sich mit dem Plug-in alle in elec calc BIM erstellten Stromkreise mit Revit synchronisieren.

Stromkreiserstellung auf Basis der Räume

Die Stromkreise lassen sich nun auf Basis der im digitalen Modell bestehenden Räume anlegen. Eine spezifische Oberfläche ermöglicht die Konfiguration der maximalen Anzahl von elektrischen Verbrauchern pro Stromkreis. Die Benutzer wählen dann die Räume im Viewer aus. Die Stromkreise werden schneller erstellt, denn die Bauteile werden zusammen ausgewählt und in Gruppen aufgeteilt.

Zeichnen der Drähte in Revit

Das elec calc BIM-Plug-in ermöglicht mittlerweile den Abruf der Verbindungen und das automatische Zeichnen der Drähte mit den Beschriftungen, um den Ausführungsplan unmittelbar in Revit zu vervollständigen.

Erstellung der Schnitte im Viewer

Mit dem Viewer ist es möglich, Schnitte zu erstellen und sie in einer spezifischen Ansicht zu speichern. Diese Schnitte sind jederzeit zugänglich und isolieren Teile des Gebäudes. Die Räume sind besser angezeigt und man kann sich somit besser orientieren. Zudem wurden die Funktionen des Viewers optimiert. All diese Weiterentwicklungen machen die Navigation einfacher und intuitiver.

Elektroplanung: Optimierung des Kabelroutings

Der Algorithmus des Kabelroutings wurde verfeinert, damit die Kabel in den meisten Fällen automatisch geroutet werden. Somit reduziert sich der manuelle Aufwand zur Kabelerstellung.

Weitere Informationen: https://www.trace-software.com/

Erfahren Sie hier mehr darüber, wie Elektroplaner der Dokumentationspflicht nachkommen können.

Lesen Sie auch: "PIM-Software und Autodesk BIM 360: Was sie verbindet"
