Elektroinstallationen mit Rauminformationen eines IFC-Referenzmodells planen

Verantwortlicher Redakteur:in: Rainer Trummer 1 min Lesedauer

Anbieter zum Thema

Hertek GmbH
Thinkproject Deutschland GmbH
XEOMETRIC GmbH

Schnellstart in die Open BIM-Planung: Mit DDScad lassen sich Elektroinstallationen auf Basis der Rauminformationen eines IFC-Referenzmodells planen.

(Quelle: Graphisoft)
(Quelle: Graphisoft)

Auf der Light + Building zeigte Graphisoft Building Systems (ehemals Data Design System), wie sich mit DDScad Elektroinstallationen auf Basis der Rauminformationen eines IFC-Referenzmodells digital planen lassen. Mit der neuen, in der Softwareversion 18 implementierten Funktionalität steigen Anwender bei Open-BIM- Projekten ohne Umwege in die Modellierung ein. Die sonst übliche Konvertierung der Rauminformationen in das software-eigene Format entfällt, was den Planungsstart erheblich beschleunigt. Darüber hinaus verringert der Wegfall der Konvertierung Fehlerquellen und sorgt für eine nachhaltige Datenqualität.

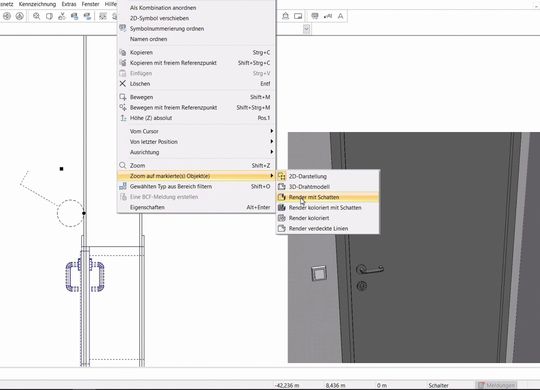

(Sämtliche Objekte in DDScad – hier ein Lichtschalter – orientieren sich an den in der IFCMasterdateienthaltenen Raumdaten. Bildquelle: Graphisoft)
(Sämtliche Objekte in DDScad – hier ein Lichtschalter – orientieren sich an den in der IFCMasterdateienthaltenen Raumdaten. Bildquelle: Graphisoft)

Konvertierung der Rauminformationen in software-eigenes Format entfällt

Bei der Planung auf Grundlage des Referenzmodells orientieren sich sämtliche Objekte und Komponenten an den in der IFC-Masterdatei enthaltenen Rauminformationen – zum Beispiel Böden, Decken und Wänden. Diese Informationen lassen sich zudem für weitere Zwecke, wie etwa zum Erstellen von Materiallisten, für die Lichtberechnung oder zur Darstellung in Schemata, verwenden.

Die DDScad-Produktfamilie bietet Anwendern intelligente Werkzeuge für die Elektro- und SHKL-Planung,
integrierte Berechnungen und umfassende Möglichkeiten zur Dokumentation aller Gebäudesysteme. Mit den BIM-Softwarelösungen können Ingenieurs- und Handwerksbetriebe TGA-Projekte zeit- und
budgetgerecht planen und realisieren. Alle DDScad-Produkte unterstützen Open BIM. Das sorgt dafür, dass Arbeitsabläufe transparent und erforderliche Daten jederzeit verfügbar sind. Zudem sichert es die Langlebigkeit der gebauten Anlagen.

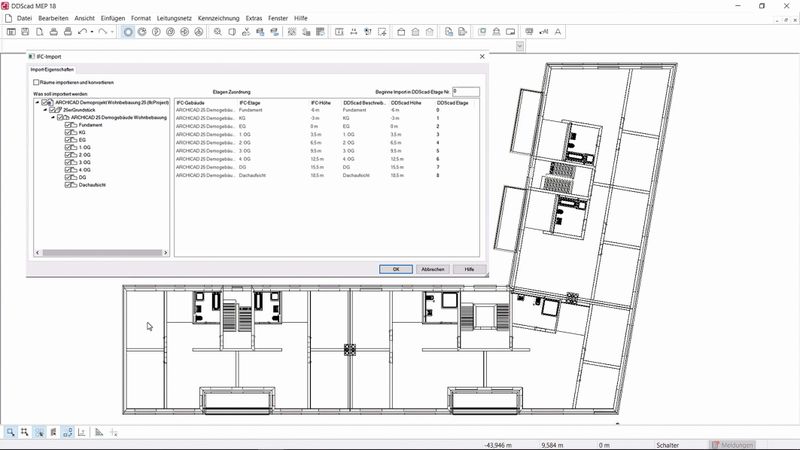

Bild oben: Keine Konvertierung notwendig: DDScad-Anwender können Elektroinstallationen auf der Basis
von Rauminformationen eines IFC-Referenzmodells planen. Bildquelle: Graphisoft

Weitere Informationen: https://www.dds-cad.de/

Erfahren Sie hier mehr über Elektroplanung im gemeinschaftlichen Open BIM-Prozess.

Lesen Sie außerdem: "Lichtplanung in Revit: Add-on mit weiteren neuen Funktionen"
