Das Flachdach für den Bauhof Bludenz ist 32,5 Prozent leichter als vergleichbare Betondecken. 3D-Druck ermöglicht diesen smarten Einsatz von Beton.

• Der soeben fertiggestellte Bauhof Bludenz an der Klarenbrunnstraße hat ein besonderes Flachdach.

• Denn es ist 32,5 Prozent leichter als vergleichbare Betondecken.

• Somit ließen sich bei seiner Herstellung 33 Tonnen klimaschädliches Treibhausgas einsparen.

• Möglich machen das „Verdrängungskörper“ des Start-up-Unternehmens Concrete 3D.

Die Zementherstellung ist die Ursache des großen CO₂-Fußabdrucks von Beton. „Das Gebot der Stunde lautet Material sparen“, betont Philipp Tomaselli. Mit dem neuen Bauhof in Bludenz bot sich dem Geschäftsführer des Walgauer Bauunternehmens Tomaselli Gabriel eine gute Chance für ein Vorzeigeprojekt.

Über das auf 3D-Betondruck spezialisierte Unternehmen Concrete 3D kam eine Verbindung zur TU Graz zustande: „3D-Druck ermöglicht den smarten Einsatz von Beton, ganz ohne Schalung“, betont Georg Hansemann, Projektassistent am Institut für Tragwerksentwurf (ITE) der TU Graz. „Mit der Technik lassen sich ganz neue Geometrien abfallfrei erzeugen, die sich bestens zum Einsparen von Beton und Stahl eignen“, betont der Wissenschaftler.

Bauherr Werit, Architekt Marcus Ender und nicht zuletzt die Stadt Bludenz als Nutzerin waren vom Vorschlag einer klimafreundlichen Kassettendecke angetan: „Als zukünftiger Mieter war uns neben der Zweckmäßigkeit vor allem die Nachhaltigkeit ein wichtiges Anliegen. Durch die innovative Bauweise werden Umwelt und Klima geschont. Der neue Werkhof ist ein Vorzeigeprojekt, das uns als e5-Stadt auch den Zielen unserer #MissionZeroBludenz näherbringt“, betont Bürgermeister Simon Tschann. Für die betonsparende Konstruktion sorgten die Dornbirner Tragwerksplaner:innen von gbd in Zusammenarbeit mit dem ITE.

Leichte und klimaschonende Lösung

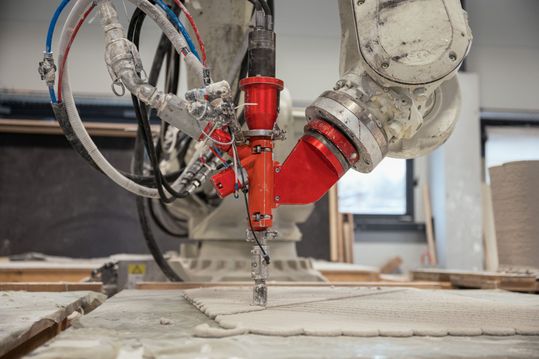

Die Idee ist so einfach wie bestechend. Denn durch den Einbau verlorener Schalungen aus dem 3D-Drucker lassen sich Material und Emissionen sparen. Mit einer eigens angeschafften Software berechnete gbd für das 717 Quadratmeter große Flachdach 792 Verdrängungskörper – jeder ein Unikat. Die druckte Concrete 3D dann mit mehr als 60 Tonnen Beton und einer insgesamt 210 Kilometer langen Druckbahn. Die bis zu 80 Kilogramm schweren Elemente wurden nummeriert, auf die Baustelle geliefert, dort mittels Totalstation auf der Schalung positioniert, dazwischen Bewehrungsstahl verlegt und das Ganze mit Beton aufgefüllt. Das Ergebnis: Eine um ein Drittel leichtere Decke, deren Herstellung 24,4 Prozent weniger Treibhausgase emittierte.

Bauhof Bludenz: Weltweit größte Konstruktion dieser Art

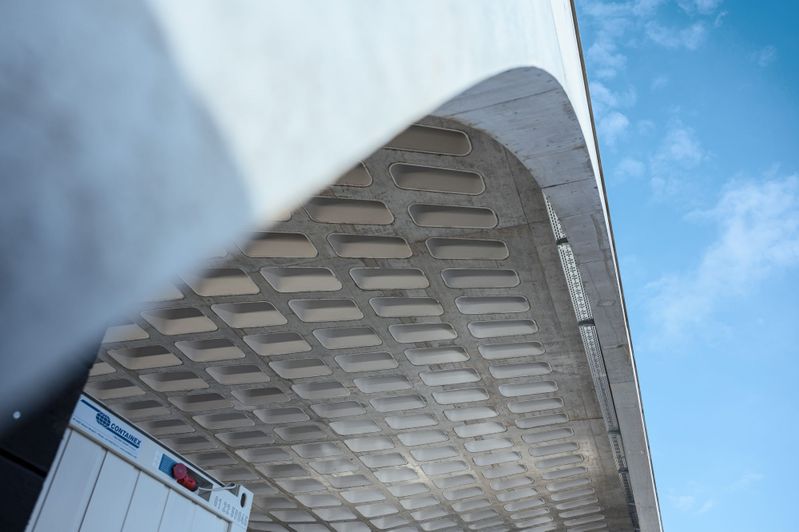

Das Pilotprojekt war für allen Beteiligten sehr lehrreich: „Für uns ist das eine Referenz für das Potenzial der Digitalisierung im Bauprozess und Nachhaltigkeit im Massivbau“, betont Philipp Tomaselli, Geschäftsführer von Tomaselli Gabriel Bau. Das Flachdach schließt den Entwurf von Architekt Marcus Ender ab: Es ruht auf zwei 46 Meter langen Stützbögen, die zwei Holzhallen überspannen. Ihn überzeugen die gestalterischen Möglichkeiten der Technik: „Die Form und Positionierung der Aussparungen lässt den Verlauf der Kräfte sichtbar werden.“

„Vom Positionieren der Aussparungen über das Einbringen der Bewehrung bis zum Ausbetonieren hielt die Konstruktion einige Herausforderungen für uns parat“, betont Polier Daniel Burtscher (Tomaselli Gabriel Bau). Die praktischen Erfahrungswerte von der Baustelle sind auch für die Statiker von gbd und die TU Graz zentral: „Die Decke ist die bislang weltweit größte Konstruktion dieser Art und liefert wichtige Erkenntnisse, um die Technik weiter zu verbreiten, Material zu sparen und das Klima zu schonen“, betont Georg Hansemann.

Großes Potenzial

Der Mehraufwand für Handling und Logistik wird durch die Materialeinsparung sowie die erweiterten statischen Möglichkeiten kompensiert. Außerdem gibt es einen weiteren Umweltaspekt: „Die Konstruktion besteht lediglich aus Beton und Stahl und kommt – anders als Alternativen – ohne Kunststoff aus“, so Tomaselli. Somit lässt sie sich nach Ende der Nutzungsdauer zu 100 Prozent wiederverwerten – ein kreislauffähiges Produkt. Bei den Emissionen sieht Hansemann allerdings noch Luft nach oben: „Mit dem Einsatz von CO₂-reduzierten Beton könnten 39 Prozent Treibhausgase gespart werden.“ Auch beim Prozess besteht Potenzial: „Früher oder später werden wir direkt auf der Baustelle drucken“, ist Michael Gabriel von Concrete 3D überzeugt.

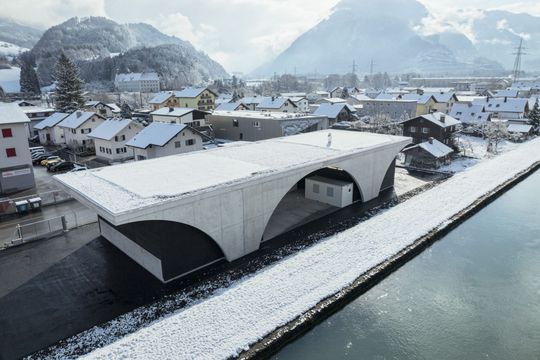

Bild oben: Concrete 3D und Tomaselli Gabriel Bau realisieren klimaschonende 3D-Druck-Betondecke für den Bauhof Bludenz. Foto: Janosch Schallert
