Das neue Release von Bocad bietet Verbesserungen bei der Benutzeroberfläche, der BIM-Fähigkeit, der Zusammenarbeit, der Qualitätssicherung und dem flexiblen Arbeiten.

• Das Bocad-Team stellt auf den Messen Budma in Posen, DigitalBau in Köln und BIM World die neue Version Bocad 2024 vor.

• Das Release umfasst Verbesserungen bei der Benutzeroberfläche, der BIM-Fähigkeit, der Zusammenarbeit, der Qualitätssicherung und dem flexiblen Arbeiten.

• Alle neuen Funktionen versprechen mehr Bedienkomfort, erhöhen die Arbeitsgeschwindigkeit und vereinfachen den Datenaustausch zwischen den Projektbeteiligten.

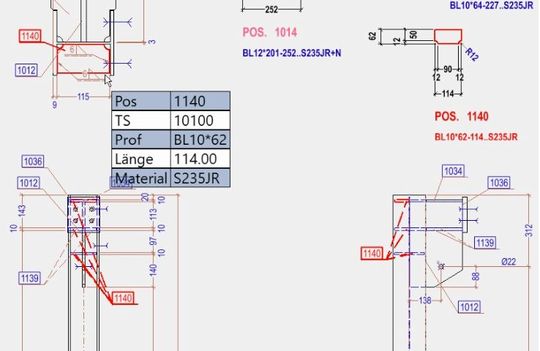

Eine besonders hervorzuhebende neue Funktion von Bocad 2024 ist die Erweiterung der Smart-Funktionen um SmartInfo. Mit dieser Datenbankabfrage lässt sich eine schnelle und einfache Modellprüfung zur Qualitätssicherung vornehmen. SmartInfo zeigt unmittelbar die Informationen zu einem Teil oder einer Schraube (Bild 1) an, wenn der Cursor auf das gewünschte Element zeigt – dies wird in allen Ansichten und Zeichnungen farblich hervorgehoben (Bild 2). Die jeweiligen Informationen wie zum Beispiel Positionsnummer, Werkstoff, Profil kann der Anwender individuell konfigurieren. Mit der Taste F1/2 wird die Funktion einfach ein- und ausgeschaltet. Die Konstrukteure legen selbst fest, wann sie welche Informationen in welcher Form benötigen.

OpenGL als Konstruktionsfenster

Durch die Funktionen "Elemente und Koordinaten picken" wird Open GL zum Konstruktionsfenster. Punkte und Koordinaten können nach Bedarf gepickt werden, um beispielsweise Abstände zu messen. Rasterpunkte geben zudem Orientierung beim Teile verlegen.

Punktewolke im OpenGL zu Kollisionsprüfung

Punktewolken und Referenzmodelle lassen sich in verschiedenen Formaten laden, um Kollisionen zu prüfen. Das 3D-Modell wird dabei optisch im Open GL-Fenster eingeblendet, ohne dass Zeit zum Laden gebraucht wird.

BIM-Features in Bocad

Ein schnellerer Datenaustausch und Datenabgleich mit der IFC-Schnittstelle IFC4 unterstützt die Zusammenarbeit. Für BIM-Manager vereinfachen die gewerkespezifischen Xml-Übersetzungstabellen und die nutzerdefinierten Anwenderattribute die Projektkoordination mit dem Inhouse-Team und Architekten.

Zusammenarbeit: Neun Sprachen für einfache Kommunikation

Die Übersetzung der Dialogboxen erfolgt jetzt "on the fly" mit verkürzten Aufbauzeiten. Der Benutzer kann die Dialogboxen sofort auf eine andere Sprache umstellen. Somit werden die Dialoge automatisch übersetzt, was die Kommunikation in internationalen Teams erleichtert. Derzeit stehen neun Sprachen von Deutsch, Chinesisch, Englisch, Französisch bis Polnisch zur Verfügung.

Cloud-Lizenzen für flexibles Arbeiten

Die Software ist nun über die Cloud ohne VPN erreichbar. Dadurch lässt sich eine Lizenz von verschiedenen Endgeräten am Arbeitsplatz, im Homeoffice oder unterwegs vom Tablet flexibel nutzen. Zudem vereinfacht sich die Kooperation mit Projektpartnern. Schließlich lässt sich die Anwendung auch auf dem großen Bildschirm eines Smartboards mit Fingerdruck bedienen.

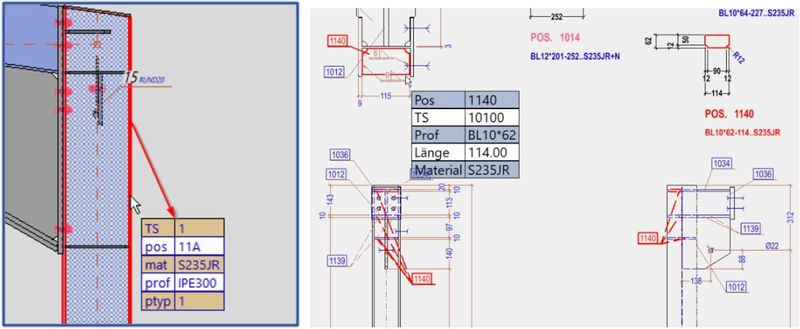

Bild oben: SmartInfo zeigt unmittelbar die Informationen zu einem Teil oder einer Schraube (links) an, wenn der Cursor auf das gewünschte Element zeigt. Dies erscheint dann in allen Ansichten und Zeichnungen farblich hervorgehoben (rechts). Quelle: SCHULLER&Company

Weitere Informationen: https://www.bocad.com/de
