Im Brandfall gibt es keine Kompromisse: Das Retten von Menschenleben steht im Fokus und die Schäden an Gebäuden und Sachwerten sind möglichst auf ein Minimum zu reduzieren. Für Gebäude mit einer entsprechend starken Frequentierung sind daher entsprechende Vorkehrungen wie Brandschutzabschottung zu treffen.

Die Anforderungen an den Brandschutz sind in den Bauordnungen der Bundesländer festgelegt und lassen sich im Wesentlichen in die drei folgenden Schutzziele unterteilen: Brandausbreitung verhindern, Flucht- und Rettungswege sichern sowie den Funktionserhalt wichtiger elektrischer Anlagen aufrechterhalten.

Um zu verhindern, dass Feuer und Rauch auf weitere Gebäudeteile übergreifen, kommen Brandschutzabschottung-Systeme und Kabelbandagen zum Einsatz. OBO bietet verschiedene Abschottungen für unterschiedliche Anforderungen und unterschiedliche Installationsumgebungen an.

PYROPLUG-MagicBox: Modulare Brandschutzabschottung für flexiblen Brandschutz

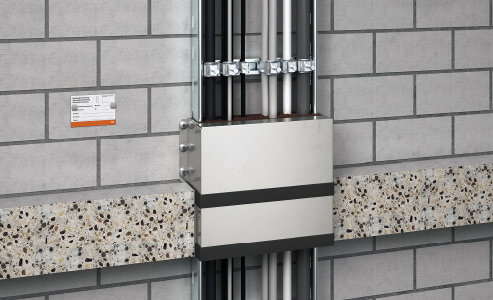

Ein Beispiel ist die PYROPLUG-MagicBox. Mit dem modularen Abschottungssystem, das sich schon in der Rohbauphase verlässlich einsetzen lässt, lassen sich zulassungskonforme Abschottungen erstellen. Im Inneren befindet sich eine robuste Brandschutzeinlage aus Schaumstoff, die sich im Brandfall ohne besondere Druckentwicklung ausdehnt. Dafür bildet sie einen isolierenden Kohlenstoffschaum, der zuverlässig den Durchtritt von Feuer und Rauch durch die Kabelabschottung verhindert.

Der modulare Aufbau der MagicBox ermöglicht es, individuell auf verschiedene Montagesituationen zu reagieren. So ist auch die Durchführung von Kabeltragsystemen mit bis zu 600 mm Breite problemlos möglich. Für größere Leerräume oder beim Einsatz als Reserveschott lassen sich Einlagen aus Schaumstoff einsetzen. Die im Lieferumfang enthaltenen Grafitstreifen werden auf die Breite des Bauteils auf die MagicBox aufgebracht, wo sie im Brandfall aufschäumen und so den entstehenden Spalt um die Box verschließen.

Die passende Systemergänzung und eine Pflichtkomponente für den optimalen Restverschluss, ist der Brandschutzschaum PYROSIT NG, mit dem sich Kabel- und Kombiabschottungen erstellen lassen. Der Schaum dehnt sich im Brandfall aus und bildet eine Isolierschicht, die eine Brandweiterleitung verhindert. Der Zwei-Komponenten-Schaum lässt sich punktgenau verarbeiten, was sich insbesondere bei schwierigen Geometrien bewährt hat.

Brandschutzabschottung: Freie Flucht- und Rettungswege

Im Brandfall sind Flucht- und Rettungswege die zentralen Lebensadern eines Gebäudes und bringen Personen auf sicherem Weg nach draußen. Zusätzlich dienen sie den Feuerwehren als Angriffsweg, weshalb sie im Brandfall auch gefahrlos begehbar bleiben müssen und Elektroinstallationen in diesem Bereich keine zusätzliche Brandlast darstellen dürfen. Diese Forderung ist durch entsprechende Installationsarten zu erfüllen, beispielsweise durch die in Brandschutzkanälen wie den PYROLINE-Rapid-Kanälen von OBO. Sie können ohne zusätzliche Abschottung durch feuerwiderstandsfähige Wände geführt werden. Die Installation erfolgt direkt an Wänden und Decken oder mit Abhängesystemen.

PYROLINE Rapid PLM: Innovativer Brandschutz- und Elektroinstallationskanal in einem

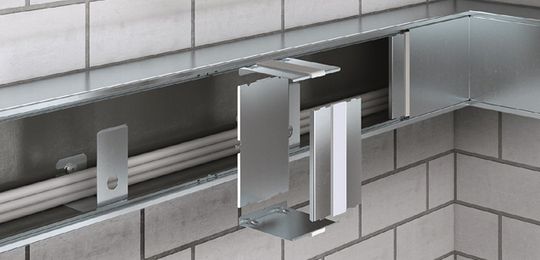

Diese Brandschutzkanalserie kombiniert die Eigenschaften eines sicheren und klassifizierten Brandschutzkanals mit denen eines gewöhnlichen Elektroinstallationskanals. Ein intumeszierendes Brandschutzgewebe im Inneren des Kanals schäumt im Brandfall auf und kapselt so die Brandlasten der brennbaren Leitungsisolierungen ein. Äußerlich unterscheidet sich der Brandschutzkanal nach Abschluss der Installation nicht von einem Elektroinstallationskanal, wofür die patentierte, innenliegende Verbindungs- und Dichtungstechnik des Systems sorgt. So wird das Brandschutzkanalsystem rauchgasdicht verbunden und verschlossen. Auch bei der Montage sorgt die innenliegende Verbindungstechnik für Vorteile: So ermöglicht sie die Installation in einer Raumecke und die Einhaltung des Nullabstands zu anderen Gewerken. Ebenso lässt sich die gängige Montageart mit einem Versatz zwischen Stoßstelle der Kanalwanne und Stoßstelle des Kanaldeckels durch die Verbindungstechnik des PLM problemlos realisieren. Die Verbindersets werden werkzeuglos eingesetzt und benötigen keine zusätzlichen Schauben oder Befestigungen am Untergrund. Durch die europäische Klassifizierung nach EN 13501-2 steht PYROLINE Rapid PLM europaweit für eine sichere und zuverlässige Installation.

Funktionserhalt sichern

Im Brandfall müssen wichtige technische Einrichtungen wie Rauchabzugsanlagen oder Notbeleuchtungen weiter funktionieren. Je länger, umso größer ist die Chance auf Rettung von Menschenleben und Sachwerten. Um die Stromversorgung und den Funktionserhalt für diese technischen Einrichtungen und Anlagen im Brandfall sicher zu stellen, sind die entsprechenden Installationen mit speziellen Leitungen und Verlegesystemen auszuführen. Ein wesentlicher Baustein bei der Installation von Funktionserhaltungssystemen ist die Verbindung und Abzweigung von Sicherheitskabeln in entsprechenden Kabelabzweigkästen. Solcher ist die FireBox aus dem OBO-Portfolio, der für den Funktionserhalt nach DIN 4102 Teil 12 zugelassen ist. Ihr Herzstück sind Keramikanschlussklemmen im Inneren, die im Brandfall eine sichere mechanische und elektrische Verbindung gewährleisten. Sie bestehen aus hochtemperaturbeständigen, keramischen Werkstoffen und sind als Einzel- und Doppelklemmen sowie als Datentechnikklemmen verfügbar. Als Grundlage für eine sichere mechanische und elektrische Verbindung verhindern sie im Brandfall zuverlässig einen Kurzschluss.

FireBox: Brandschutzgeprüftes System für jede Anwendungssituation

In Kombination mit dem thermoplastischem Kunststoffgehäuse der FireBox, bildet die Klemme ein wichtiges, brandschutztechnisch geprüftes System. Das übersichtlich gegliederte Portfolio macht die Auswahl der passenden Box einfach und bietet zugleich für jede Anwendungssituation die passende Lösung. Doch egal in welcher Variante: Durch die diagonal montierten Klemmeinheiten ist immer ausreichend Verdrahtungsraum vorhanden. Vorkonfektionierte, weiche Einsteckdichtungen und umfangreiches Zubehör ermöglichen eine schnelle und zulassungsgerechte Montage der FireBox.
